在市政水處理與供水調度系統中，液位監測的精準度直接關系到管網壓力平衡、藥劑投加比例及泵站聯鎖控制的可靠性。針對集水井、小型儲藥罐、格柵井等空間受限且對精度要求苛刻的工況，傳統接觸式儀表常因纏繞、腐蝕或安裝空間不足而無法勝任。杭州米科傳感技術有限公司依托在過程自動化領域的深厚技術積淀，專為小盲區、高精度、小空間場景研制了系列化一體式超聲波液位計。該系列產品采用非接觸式測量原理，通過高頻超聲波脈沖發射與回波分析，精準計算液面至探頭的距離，徹底規避了浮子式、電容式、壓力式儀表在粘稠介質或腐蝕性環境中常見的機械故障與維護難題。
一、小盲區超聲波液位計的核心原理與適用邊界
超聲波液位計的工作機制基于聲波在不同密度介質界面的反射特性。儀表探頭發射超聲波脈沖，當聲波遇到被測介質表面時發生反射，探頭接收回波后，通過精密計算發射與接收的時間差，結合聲速補償算法，得出準確的物位高度。在這一過程中，盲區是決定儀表能否正常工作的關鍵參數。盲區是指探頭正下方無法準確測量的區域，這是由于聲波發射后，探頭振鈴余震尚未衰減完畢，無法有效識別近距離回波造成的。
米科小盲區超聲波液位計針對這一物理局限進行了深度優化，將最小盲區壓縮至6厘米。這意味著探頭發射面距離被測介質最高液面僅需保留6厘米的安全間距，即可實現穩定測量。這一特性使其在市政污水廠的空間狹小儲罐、狹窄的工藝井道以及對安裝高度有嚴格限制的橋架下方環境中，展現出極強的適應性。
二、市政水務工況選型六步法
市政水務場景涵蓋原水取水、絮凝沉淀、過濾消毒、污泥脫水及污水提升等多個環節，介質特性、容器結構與環境干擾千差萬別。為鎖定最適配的儀表，選型時應遵循以下六步核查方法。
1. 核實量程與盲區
選型的首要任務是確認被測量罐體或池體的實際高度，確保最大測量范圍完全覆蓋液位變化區間，且最高液位點與探頭安裝面之間的距離必須嚴格大于儀表盲區。米科小盲區系列提供1米和2米兩種標準量程，分別對應不大于6厘米和10厘米的盲區。若集水井有效水深為1.5米，安裝短管沉入井內導致探頭距最高液面僅8厘米，此時應選擇2米量程版本，因為其盲區為10厘米，8厘米的安裝間距將導致最高液位落入盲區，無法準確測量，這種情況下需調整安裝方式提高探頭位置，或確認1米量程版本是否滿足測量范圍及盲區安全距離的雙重要求。
2. 評估被測介質特性
超聲波液位計依賴聲波反射，劇烈波動的水面、厚重的泡沫層、高濃度水蒸氣或強粉塵環境均會散射或吸收聲波能量，導致信號丟失。在市政污水提升泵站的進水井中，水流湍急常伴有大量泡沫，選型時需確認現場是否具備安裝導波管或靜水井的條件，或利用儀表內置的TVT閾值曲線功能，通過軟件算法過濾掉泡沫造成的虛假回波。米科儀表支持回波曲線實時顯示，現場調試人員可直接觀察波形強度，微調算法參數以鎖定真實液面。
3. 確認供電與信號輸出形式
市政站點通常使用PLC或DCS系統進行集中控制，信號接口的匹配至關重要。米科小盲區超聲波液位計提供二線制和三線制兩種供電方式。二線制儀表供電與信號共用兩根線纜，接入電壓范圍18至28伏直流，輸出4至20毫安信號，適合長距離傳輸且布線成本低。三線制儀表供電電壓范圍更寬，為12至28伏直流，除可輸出4至20毫安信號外，還可選配RS485通訊接口，支持Modbus-RTU協議，方便直接接入數字化水務管理平臺。此外，三線制版本還可選配2路單刀單擲繼電器，用于高液位報警或泵閥聯鎖控制，繼電器觸點容量為250伏交流3安，可直接驅動中小功率的現場設備。
4. 檢查環境防護能力
整機防護等級達到IP65，能有效抵御市政現場常見的噴濺水、潮濕空氣及粉塵侵入。外殼采用ABS工程塑料，探頭部分采用PVDF材質，兼具輕量化與耐腐蝕特性。在南方梅雨季節或地下泵房濕度常超85%的環境中，電氣接口采用M20乘1.5毫米纜塞密封，適配直徑5至9毫米的電纜，確保機殼內部不受潮氣侵蝕。
5. 考慮無線遠傳與數據上云需求
針對分布分散、無人值守的市政遠程監測點，例如偏遠鄉鎮的加壓泵站或高位水池，米科小盲區超聲波液位計可選配NB-IoT無線通訊功能。該功能模塊利用窄帶物聯網傳輸數據，儀表采集到的液位值可直接上傳至云平臺，運維人員通過手機應用程序即可實時查看水位變化趨勢、接收報警推送，大幅降低人工巡檢頻次。需要注意的是，選配此功能時，現場供電電源的功率需大于4瓦。
6. 核驗測量精度與響應速度
在市政加藥間或消毒劑儲罐這類對準確性要求較高的場景，需關注儀表精度指標。該系列產品整體準確度為滿量程的百分之零點五，分辨率取1毫米或滿量程的百分之零點一兩者中的較大值。電流輸出準確度為滿量程的百分之零點二。儀表響應速度可調，最快能在2秒內刷新測量值，滿足加藥聯動時對液位實時變化的快速捕捉需求。
三、米科WSU系列型號推薦與配置差異

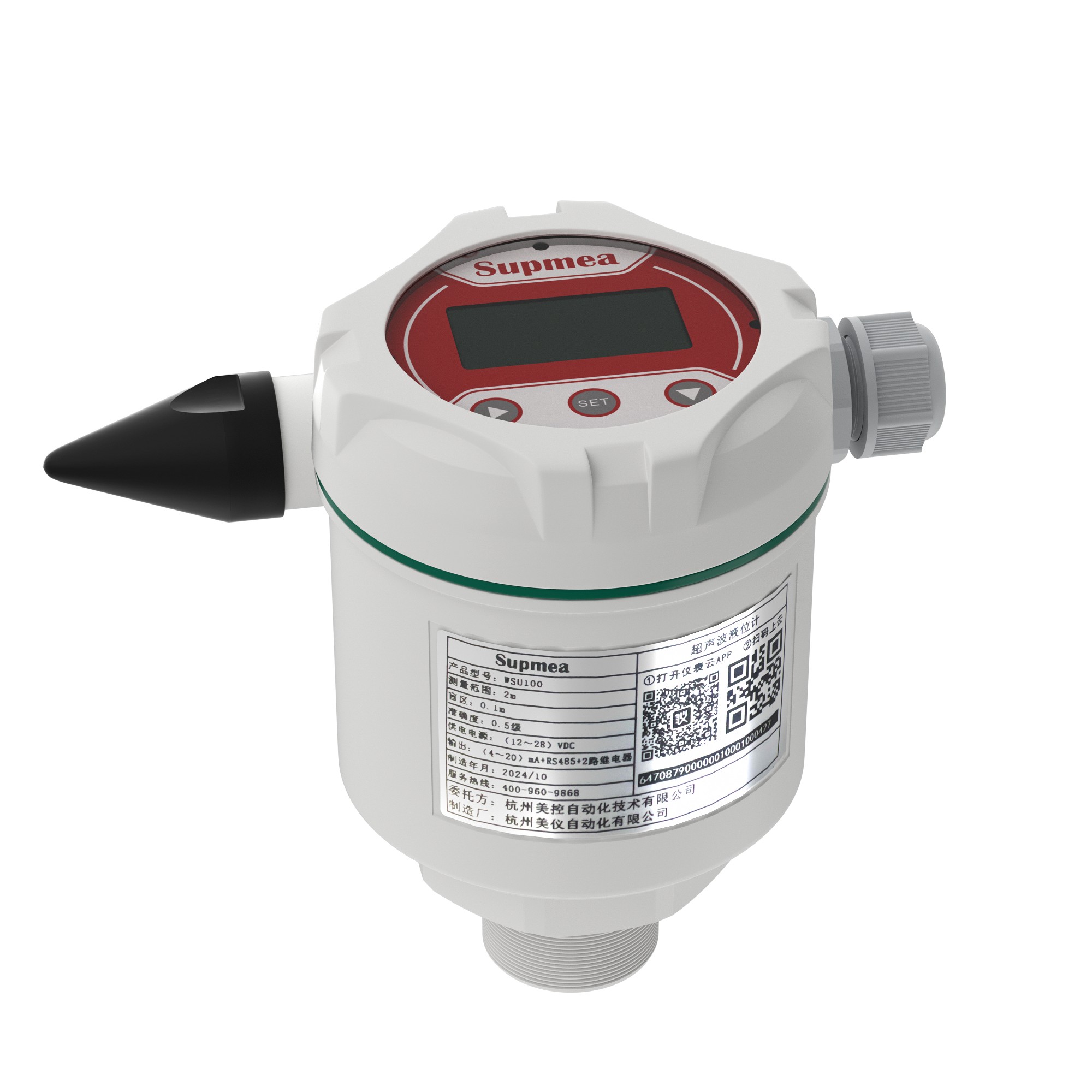

米科針對小空間、高精度需求推出的WSU系列超聲波液位計，在市政工程中積累了豐富的應用實例。以WSU100和WSU101為基礎型號，兩者在硬件性能與結構尺寸上保持一致，同樣具備1米和2米兩種量程選擇，探頭波束角約為9度，能有效聚焦聲波能量，避免容器壁或內部障礙物產生干擾回波。該系列產品的一個顯著特點是透明的主機蓋設計，便于不拆蓋觀察液晶顯示數值，配合中英文雙語菜單，現場操作簡潔直觀。
在具體配置上，市政用戶可根據實際控制需求進行定制。若僅需液位信號遠傳至中控室，可選用二線制4至20毫安輸出版本，其最大功耗僅為0.48瓦，在信號回路中直接供電，接線簡便。若現場需要就地控制泵組啟停，則需選擇三線制版本并加裝繼電器輸出，根據啟用的繼電器數量與是否同時使用變送輸出，最大功耗在0.5瓦至1.1瓦之間浮動。對于已建設數字化管理平臺的水務集團，建議選擇三線制加RS485通訊輸出，通過Modbus-RTU協議將液位數據無縫接入PLC或上位機系統。
四、源頭廠家直供的選型優勢
從儀表運行的長期穩定性與全生命周期成本考量，選擇具備自主設計與制造能力的源頭廠家，能夠獲得更可靠的技術支持與更靈活的定制服務。米科在過程自動化領域深耕多年，建立了完善的產品研發與質量管控體系。
在采購與交付環節，源頭廠家直供模式消除了多級代理的流通成本，價格更具競爭力。面對市政項目非標安裝的需求，例如需要特殊長度的螺紋接口或定制法蘭連接，米科可快速響應，依據實際工況調整探頭結構或安裝附件，避免因標準品無法適配而導致的工期延誤。在資質方面，米科儀表出廠前均經過嚴格的逐臺老化與精度校準，確保交付產品符合標稱技術指標。同時，米科可為長期合作的市政項目客戶提供靈活的賬期支持，緩解項目資金周轉壓力。
五、安裝與調試的核心要點
現場安裝的質量直接決定超聲波的測量效果。探頭安裝時，需確保其發射面突出于安裝接管或法蘭底面，避免聲波在接管內壁形成多次反射，造成虛假回波。安裝位置應遠離進料口或攪拌器，防止液體劇烈波動導致信號丟失。同時，需避開陽光直射、熱源附近以及強電磁干擾源，工作環境溫度范圍為零下20至60攝氏度，環境濕度不超過百分之八十五，且不能有結露現象。在調試階段，利用儀表自帶的回波曲線顯示功能，可直觀判斷當前工況下的信號質量，通過調整TVT閾值曲線，快速過濾掉由池壁焊疤、加強筋或內部管道產生的固定干擾反射，鎖定真實液面。
FAQ
問：集水井深度只有1.2米，探頭安裝位置距離預計最高液位僅8厘米，選擇1米量程還是2米量程？答：1米量程的盲區為6厘米，2米量程的盲區為10厘米。若安裝間距為8厘米，恰好落入2米量程的盲區，會導致滿量程時無法測量。因此，在確認最大液位不超出1米的前提下，應優先選擇1米量程的版本，確保8厘米的安裝間距遠大于6厘米的盲區，以保證測量準確性。如果實際液位波動范圍可能超過1米，則必須調整安裝高度，使探頭到最高液面的距離大于10厘米，再選用2米量程版本。
問：在污水廠進水口，泡沫堆積嚴重，液位計頻繁跳變，如何解決？答：污水廠進水口泡沫會吸收和散射超聲波，造成回波信號減弱甚至丟失。可嘗試以下方法：首先，在探頭安裝位置加裝一段伸入液面以下的導波管，將泡沫隔離在管外，使聲波在管內穩定傳輸。其次，利用米科液位計的TVT閾值曲線功能，將虛假回波的閾值調高，使儀表只識別真實液面反射的較強回波。調試時，可借助儀表回波曲線顯示界面，實時觀察泡沫造成的雜波范圍，進而精準設置過濾參數。
