在工業自動化測量領域，物位儀表的選擇直接關系到過程控制的精準度與系統運行的穩定性。杭州米科傳感技術有限公司推出的WSU300一體式超聲波液位計，憑借其非接觸式測量原理與高集成度設計，在眾多復雜工況中展現出獨特的應用價值。本文將從4-20mA模擬量輸出這一核心功能切入，深度剖析米科WSU300一體式超聲波液位計在硬件設計、信號傳輸、現場適配及工業數據采集方面的實際表現，為關注液位測量可靠性、抗干擾能力與系統兼容性的工程技術人員提供一份詳實的技術參考。
米科WSU300一體式超聲波液位計的產品定位與設計理念

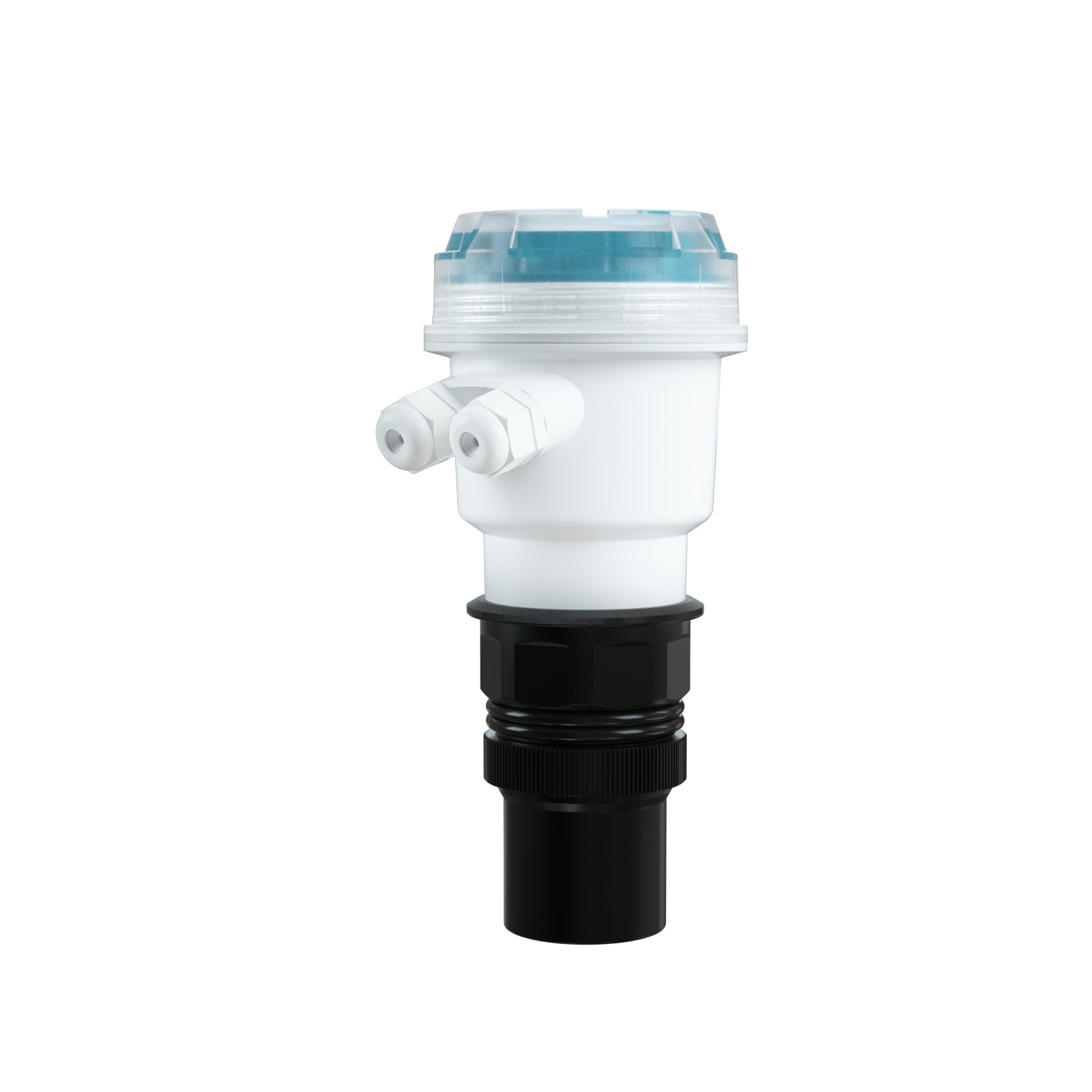

米科WSU300一體式超聲波液位計是一款專為過程自動化場景設計的非接觸式測量儀器。其核心原理是利用聲波在介質中傳播并遇到障礙物反射的特性，通過計算聲波發射與回波接收的時間差，結合聲速溫度補償算法，精準換算出探頭至被測介質表面的距離，進而得出液位或物位高度。該產品將超聲波傳感器與信號處理單元集成于一體，無需分體式主機，在保證測量精度的同時，顯著簡化了現場安裝與布線的工作量。
從硬件結構來看，米科WSU300提供5米、10米、15米三種標準量程，分別對應G2螺紋與M78×2螺紋兩種過程連接方式，適配常規儲罐、水池及開放渠道的安裝需求。探頭材質方面，5米和10米量程標配工程塑料（ABS/PC），具有良好的耐候性與抗沖擊性；15米量程則采用塑料ABS，以滿足長距離聲波發射的聲學特性要求。對于存在化學腐蝕性介質的場景，米科提供聚四氟乙烯（PTFE）防腐探頭選項，可有效應對酸、堿、鹽及有機溶劑的侵蝕。
值得關注的是，米科WSU300一體式超聲波液位計在聲學性能上做了針對性優化。其阻抗匹配設計與擴散角控制接近理論最優值，有效抑制了旁瓣效應與虛假回波干擾，這在大量程或復雜罐體環境中對提升測量穩定性至關重要。同時，全溫區間（-20℃至60℃）的溫漂控制優于行業通用標準，確保了在晝夜溫差大或季節性溫度變化顯著地區的長期可靠運行。
4-20mA輸出：工業標準信號傳輸的可靠性解析
4-20mA電流環路是工業儀表領域最廣泛采用的模擬量傳輸標準，其以4mA作為零位信號、20mA作為滿量程信號，具備天然的抗干擾優勢與斷線檢測能力。米科WSU300一體式超聲波液位計將4-20mA輸出作為核心標配功能，并在此基礎上衍生出多種復合輸出配置，滿足不同層級的自動化系統需求。
在基礎版本中，WSU300提供二線制4-20mA輸出，供電與信號共用兩條線纜，極大降低了布線成本，適合改造項目或遠距離傳輸場景。四線制版本則支持4-20mA獨立輸出，配合24VDC供電，可接入PLC、DCS或數據采集模塊，實現毫秒級的數據刷新。從信號精度層面看，4-20mA環路輸出的分辨率與穩定性直接關聯測量精度等級。米科WSU300提供0.3級與0.5級兩種精度選項，最小分辨率可達1毫米或0.1%滿量程，在常規水位監測、儲罐液位計量等場景中，其輸出精度足以滿足工藝控制要求。
對于需要同時兼顧本地控制與遠程監測的應用，米科設計了4-20mA加繼電器組合輸出的型號。雙組SPST繼電器觸點容量達到250VAC 3A，可直接驅動水泵、閥門或聲光報警器，實現高位啟泵、低位停泵或超限聯鎖保護。這種一體化設計減少了中間繼電器與控制模塊的采購成本，并且簡化了控制柜的接線邏輯。
在數字化與物聯網融合的趨勢下，4-20mA輸出與RS485通訊的復合配置成為當前工業現場的主流選擇。米科WSU300支持4-20mA加RS485 Modbus-RTU協議的雙輸出模式，既保留了4-20mA信號的實時性，又通過RS485總線將液位、距離、溫度等多維參數上傳至監控主機，便于歷史數據追溯與報表生成。這一特性在智慧水務、樓宇自控等領域具有較高的實用價值。
無線傳輸與4-20mA的協同方案
隨著NB-IoT與4G無線通信技術的成熟，工業儀表正加速向云端化、平臺化方向演進。米科WSU300一體式超聲波液位計在保持4-20mA有線輸出的基礎上，推出了集成無線NB-IoT或4G模塊的版本，為傳統工業信號傳輸與新興物聯網架構之間搭建了橋梁。
在4-20mA加無線NB-IoT的配置中，儀表一方面通過4-20mA環路向本地控制器或顯示儀表傳輸實時液位信號，確保就地控制回路不受網絡延遲影響；另一方面通過NB-IoT網絡周期性向云平臺上報液位數據、設備狀態與診斷信息。這種雙通道冗余架構兼顧了有線傳輸的即時性與無線傳輸的便捷性，特別適用于分布分散、布線困難的取水點、水庫、河道等野外監測場景。
4G版本則進一步提升了無線帶寬與數據吞吐量，支持更頻繁的數據上報與雙向指令下發。在大型工業園區、化工企業或市政管網中，4G與4-20mA的組合可實現對數十個監測點的集中管理，運維人員通過手機App或Web端即可查看各點位的實時液位與歷史曲線，配合4-20mA輸出的本地報警與聯鎖邏輯，形成了一套完整的安全冗余機制。
從電磁兼容性角度分析，4-20mA電流環路對共模干擾與串模干擾有較好的抑制能力，而無線射頻模塊的發射功率與天線設計也是影響儀表整體穩定性的關鍵因素。米科WSU300將無線天線集成于儀表殼體內部，并進行了電磁屏蔽處理，確保4-20mA輸出信號不受無線發射的干擾，這一點在實踐應用中至關重要。
WSU300的現場安裝與防護設計
一體式超聲波液位計的安裝位置與方向直接影響聲波發射與接收的效率，進而決定測量精度與可靠性。米科WSU300的主體外殼采用工程塑料ABS材質，防護等級達到IP65，可有效抵御雨水噴濺與粉塵侵入，適合室內外常規環境使用。
在過程連接方面，G2螺紋與M78×2螺紋兩種規格適配市場上通用的安裝法蘭或螺紋接口。針對化學品儲罐、水池等混凝土或金屬罐體結構，米科提供L型不銹鋼安裝支架，分為0.8米與1.5米兩種延伸長度，便于將探頭懸伸至容器開口正上方，避免罐壁反射干擾。對于露天安裝場景，還提供聚碳酸酯PC防護罩，可阻擋紫外光直射與雨雪侵蝕，延長儀表使用壽命。
電氣接口采用M20×1.5纜塞，可穿入外徑6至12毫米的電纜，密封圈在鎖緊后形成密閉通道，有效防止凝露沿電纜內部滲入接線端子。現場接線時，二線制4-20mA僅需接入正負兩根導線，四線制則需區分供電與信號端子，接線圖清晰標注于儀表蓋板內側，降低錯誤接線風險。
在盲區控制方面，WSU300的5米與10米量程盲區不超過0.4米，15米量程盲區不超過0.5米。這意味著在安裝時，探頭端面與最高液位之間必須預留盲區高度，否則回波無法被正確識別。對于容器高度受限的場合，可選用盲區更小的量程規格，或通過安裝法蘭抬高探頭位置。
米科品牌的技術積淀與服務體系
杭州米科傳感技術有限公司長期深耕過程自動化儀表領域，在物位、流量、壓力、溫度、水質分析等測量技術方面積累了豐富的研發與制造經驗。米科WSU300一體式超聲波液位計作為其物位儀表產品線中的重要成員，從傳感器壓電陶瓷元件的選型、信號處理算法的優化，到整機老化測試與出廠校準，均遵循系統化的質量控制流程。
在產品可靠性驗證方面，米科對WSU300進行了多輪高溫老化試驗與高低溫沖擊試驗，模擬極端運輸與存儲環境，確保產品在現場安裝后能夠快速穩定運行，降低早期失效風險。全溫區溫漂控制與擴散角精準標定，則體現了米科在聲學測量核心算法上的技術積累。
對于工業用戶而言，供應商的技術支持響應速度與備件保障能力是選型決策的重要考量因素。米科具備完整的生產與庫存管理體系，標準型號可實現快速交貨，特殊定制需求如PTFE防腐探頭、無線輸出配置等也可在較短時間內完成生產與測試。
FAQ
問：米科WSU300一體式超聲波液位計的4-20mA輸出能否直接接入西門子或三菱PLC？
答：可以。WSU300的4-20mA輸出為有源信號，可直接接入主流品牌PLC的模擬量輸入模塊，二線制或四線制接線方式需根據PLC模塊的供電與信號端口類型進行匹配，建議在PLC程序中設置工程量標定與濾波處理，以提升數據平滑度。
問：在有蒸汽、粉塵或泡沫的工況下，4-20mA輸出的讀數是否穩定？
答：超聲波液位計在蒸汽、粉塵或泡沫等工況下，聲波衰減與散射會加劇，可能導致回波信號變弱或丟失。WSU300內置多工況算法選擇，可針對不同應用場景優化回波處理策略，但嚴重泡沫或濃厚蒸汽環境仍可能導致測量波動，建議在選型時評估實際工況，必要時加裝導波管或選用其他適合的測量原理。
如需產品選型、報價及技術支持，歡迎隨時聯系咨詢熱線：15356197257
