水質在線監測系統的穩定運行，往往取決于前期安裝的規范性和后期參數設置的精確度。杭州米科傳感技術有限公司（以下簡稱“米科”）深耕水質監測領域多年，其多參數水質在線監測系統已在市政污水、地表水、飲用水等場景得到廣泛應用。一份完整且可執行的安裝與調試指南，是保障系統長期精準測控的基礎。下面將圍繞安裝要求、接線規范和參數設置三個核心環節展開詳細說明。
1 水質在線監測系統安裝前的準備工作
正式安裝前，務必對現場條件和設備本身進行確認。首先，開箱檢查包裝是否完好，如果外包裝已有明顯破損，應當暫停安裝并及時聯系承運方與供應商。確認無誤后，清點產品及配件，確保電極、管路接頭、電源線、說明書等齊全。同時，準備好安裝工具，如電鉆、水平尺、扳手和生料帶等。
現場環境需具備穩定的供電條件，優先使用220V交流電源，并確保接地良好。安裝位置應避免強電磁干擾、劇烈振動和陽光直射，環境溫度最好維持在-25℃至50℃之間；若現場冬季結冰風險較高，需選配溫控加熱模塊。同時，預留足夠的安裝和檢修空間，便于后期維護。
2 水質在線監測系統的安裝要求
2.1 安裝環境與固定方式

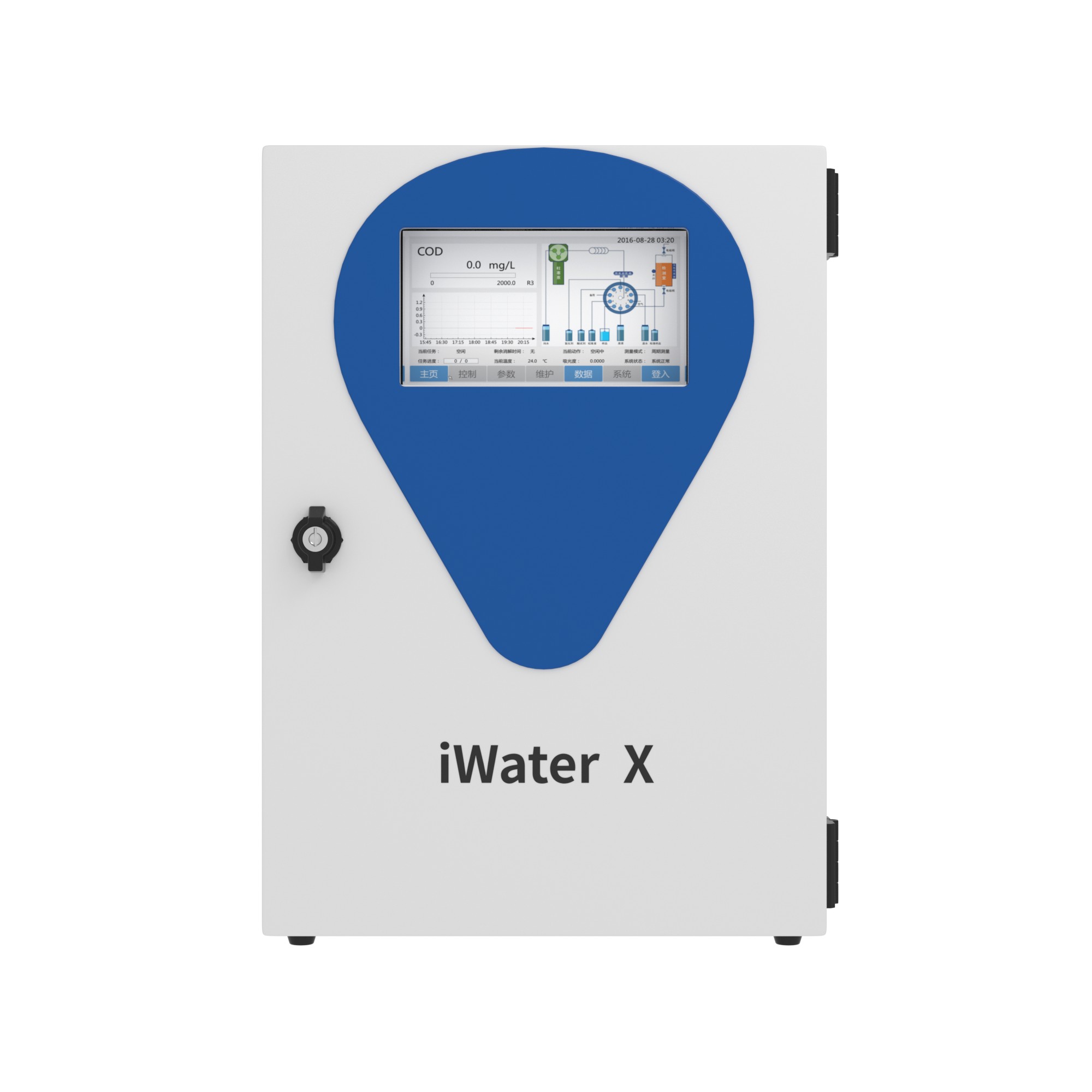

水質在線監測系統通常采用壁掛式或落地柜式安裝。以米科柜式多參數系統為例，柜體必須豎立放置，并使用膨脹螺栓與地面或墻面緊固。傾斜安裝會直接影響傳感器內的水樣流動狀態，導致測量偏差，甚至造成電極長期暴露在空氣中而損壞。
安裝位置應遠離水泵出水口的最前端，建議選擇水流穩定、具有代表性的取樣點。如果現場水質渾濁或雜質較多，強烈建議在進水前端加裝Y型過濾器，防止大顆粒雜物堵塞系統內部的精細管路和電極流通池。
2.2 進水與排水管路鋪設
進水管的接口通常為外徑6mm的軟管，通過4分轉接頭接入現場的采樣管路。在轉接頭之前務必安裝一個外部檢修閥門，方便后期切斷水源進行維護。接通水源后，先打開外部閥門沖洗管路10分鐘以上，將管道內沉積的雜質排盡，再接入系統進水口。通過調節系統內部的針形閥，將進水流量控制在500～1000mL/min之間，以流通池溢流口有穩定連續水流流出為準。
排水管必須依靠重力自流排出，因此管路鋪設要遵循“短、直、低”的原則，中間不能出現拱起、打圈或彎折，否則會造成排水不暢，引起系統內水位異常升高，觸發進水故障報警。排水出口最好接入開放式排水溝或地漏，并保持空氣隔斷以防止污染回流。
2.3 電極與傳感器的安裝
不同電極的安裝順序和維護重點各有不同。電化學電極（如pH、ORP、余氯）出廠時均帶有保護帽，充滿保護液。安裝時，取下保護帽后必須立即將電極插入流通池對應的安裝孔，并旋緊密封。電化學電極一旦安裝，必須盡快通水，確保敏感部件始終處于濕潤狀態。特別是余氯或二氧化氯電極，在通水期間還需保證水樣中含有持續的消毒劑，否則微生物容易在電極表面滋生并堵塞敏感膜，導致測量失效。
光學傳感器（如濁度電極）的安裝相對簡單，但同樣需要防止剮蹭光學窗口。所有電極安裝完畢后，檢查密封圈是否到位，避免漏水侵蝕電氣接口。
3 水質在線監測系統的接線規范
3.1 供電電源接線
大多數米科水質監測系統支持AC220V和24VDC兩種供電方式。如果現場接入220V交流電，需通過系統內部空氣開關或漏電保護開關進行控制，接線端子處務必區分火線、零線和地線，不可反接。在電源波動較大的工業現場，建議加裝穩壓電源或UPS，以保護內部控制電路和傳感器。通電前，再次確認接線牢固、絕緣無破損。
3.2 信號輸出與通訊接線
監測系統的電信號輸出通常包括4-20mA模擬量輸出和RS485數字通訊接口。4-20mA接線時，注意采用屏蔽雙絞線，屏蔽層單端接地，避免信號干擾。接線上位機（PLC、數采儀）時，必須保證電流環路供電方向正確。
RS485通訊采用Modbus RTU標準協議，接線端子有A、B兩個極性。級聯多臺設備時，應采用手拉手連接方式，禁止放射狀接線，并在總線的首尾兩端添加120Ω的終端電阻。系統通常還配有空中數據接口（4G/NB-IoT），裝入SIM卡后即可將數據上傳至云平臺或移動端。天線接口需擰緊并置于信號良好處，避免金屬柜全屏蔽。
3.3 安全接地要求
除了電源地線，系統的信號地和柜體接地同樣重要。柜內會留有專用接地銅排或接地端子，用多股銅芯線跨接至合格的電氣地樁，接地電阻一般要求小于4Ω。良好的接地不僅能防止雷擊和浪涌損傷儀表，也能有效抑制共模干擾，提高測量穩定性。
4 水質在線監測系統參數設置與調試
系統通電后，通過彩色觸摸屏進入全中文操作界面。進行參數配置前，確保水樣已穩定流入流通池，電極已完成水合極化（初次運行通常需要2小時以上）。
4.1 基本運行參數配置
進入參數設置菜單，首先設定Modbus ID。組網通訊時，每條總線上的ID不能重復，范圍為1至247，出廠默認通常為6。接著，根據現場工藝需求設定測量時間間隔，常規監測一般設為5至10分鐘一個周期。
4.2 報警閾值與聯動設置
為發揮預警作用，可為每個測量參數獨立設置上下限報警閾值。例如，地表水余氯一般控制在0.3mg/L以下，當實測值持續超過設定值時，系統內部繼電器會吸合，向外輸出開關量信號，可聯動啟動加藥泵或關閉進水閥門，實現閉環控制。
4.3 傳感器校準流程
校準是確保數據準確的核心步驟。米科水質在線監測系統支持單點、兩點甚至三點校準。以濁度為例，在系統穩定通水的情況下，先進行充分排污，等待濁度增益值平穩后，從系統下方的取樣口取水，使用便攜式濁度儀測出手工比對值。在校準界面輸入參考值，系統將自動完成單點校準；當線性要求更高時，可使用零濁度水和標準液進行兩點校準。
余氯/二氧化氯等消毒劑參數的校準更需要細致操作。電極首次通水通電運行48小時后，水樣中消毒劑含量需維持在0.3mg/L以上，再用DPD法便攜儀器在設備取樣口同步取樣比對，才能執行校準。校準誤差通常控制在±10%以內，若水質差異過大，可重新進行兩點修正。
4.4 遠程數據連通測試
在有4G信號覆蓋的現場，參數設置完成后，檢查屏幕上的網絡連接圖標或狀態欄，確認設備已登錄云平臺。登錄網頁端或微信小程序，觀察數據刷新是否正常。遠程平臺同樣支持修改參數、查看歷史曲線，可極大提高日常巡檢效率。
5 推薦米科水質在線監測系統型號
根據不同應用規模，可重點關注以下兩款米科產品。
MDX500多參數水質分析儀：該型號采用柜式設計，尺寸為1150mm×600mm×400mm，重約55公斤。標配參數可涵蓋濁度、pH、溫度、余氯、電導率、溶解氧等。濁度采用90°散射法，量程覆蓋0～2000NTU，低量程分辨率可達0.0001NTU；pH測量精度±0.05pH；余氯采用無試劑三電極法，量程0～5mg/L或0～20mg/L可選。系統自帶RS485（Modbus RTU）和空中數據接口，彩色觸摸屏操作，適用于自來水廠進出水、二次供水等對多參數同步監測要求高的場合。
MDS-300水質在線監測站：這是一套集成度更高的戶外機柜式監測系統，柜體尺寸為830mm×950mm×1850mm，內置工業空調和雙泵采水配水單元。除常規五參數（pH、濁度、溶解氧、電導率、溫度）以外，還可擴展高錳酸鹽指數、總磷、總氮、氨氮等監測因子，滿足地表水考核斷面和污水處理廠排放口的國控要求。該站房IP55防護等級，支持RJ45有線與4G無線雙重傳輸方式，并配有專用的廢水收集裝置，適應嚴苛的戶外環境。
以上兩款產品均已取得制造計量器具型式批準證書（CPA），在合規性上具備充分保障。具體配置可根據監測因子定制，避免為多余的測量參數付出額外成本。
6 選擇米科水質在線監測系統的優勢
源頭廠家供貨，性價比突出。米科以自主工廠集研發、生產、銷售于一體，省去中間代工環節，從而在同等參數配置下能夠提供更具競爭力的價格和更短的交付周期。
快速響應與非標定制。無論是增加特殊量程的傳感器，還是改造特定的通訊協議，產品線都能快速響應。具備經驗豐富的應用工程師團隊，可為用戶出具現場安裝布置圖，縮短項目調試時間。
全流程質量管控。產線配備全自動標定測試裝置，每臺設備出廠前均經過72小時以上的通電水和電老化測試，并附帶可追溯的計量檢定報告。
靈活的商業合作支持。對于長期合作的工程商與集成商，公司提供靈活的賬期方案和試劑耗材直供服務，降低后續運維成本。
常見問題解答（FAQ）
問：系統安裝后首次運行，測量數據遲遲不顯示或偏差大怎么辦？
答：初次通電后，傳感器需要一段水合極化時間。常規電極需通水2小時，覆膜式藥劑電極通水24小時，無試劑雙鉑金環電極通水2小時后數據趨于穩定。若偏差仍大，檢查進水流量是否在規定范圍，并從取樣口取樣進行現場比對校準，避免在內部管路存在氣泡的情況下校準。
問：濁度示值偶爾出現較大波動是什么原因？
答：最常見的原因是流通池內壁附著微氣泡或細微沉淀物。可以先執行自動排污程序，每次間隔180秒，排污三次后再觀察。如果波動仍然存在，應取出濁度電極，用柔軟的濕布輕輕擦拭光學窗口，切勿使用有機溶劑或硬物刮擦。
