在環保監測、污水處理及工業排水計量領域，明渠流量計因其非接觸式測量、安裝維護簡便的優勢，成為現場流量監測的高頻選擇。然而，面對復雜的現場工況，例如明渠（非滿管）與管道（滿管）交替出現的排水場景，傳統原理的儀器往往只能應對單一工況，迫使運營方配置多套設備，顯著增加了采購與維護成本。杭州米科傳感技術有限公司推出的FSB500超聲波明渠流量計，以“一套儀表兼容多種流態”為設計理念，針對性解決了這一行業痛點。本文將從產品定位、核心參數、實測表現及典型應用場景出發，對該產品進行深度技術評測。
一、產品定位：為明渠與非滿管工況而生，擴展覆蓋滿管流動
米科FSB500的核心定位是一款高精度超聲波明渠流量計，其本質是通過超聲波探頭測量流經標準化量水堰槽的液位高度，再依據堰槽固有的水位-流量關系公式，準確計算出瞬時流量與累計流量。這是環保部門在排污口、污水處理廠排放渠等場景中認可的標準測量方法。
然而，FSB500的獨特之處在于其換能器與變送器的協同設計，使得它不僅能穩定適配各類標準明渠堰槽，還能在部分滿管流動的工況下提供可靠的流量數據。這里的“滿管”并非指其替代了電磁流量計的滿管壓力管道測量，而是指在明渠末端或特定結構的排水管段中，當液位高度超過堰槽喉部或完全充滿管道時，儀器依然能夠基于液位-流量關系模型或流速面積法進行有效計算。對于需要同時監測明渠排水和個別滿管溢流口的雨水排放、污水廠尾水排放等場景，一套FSB500即可覆蓋，真正實現了“滿管非滿管都能測”的實測價值，顯著降低了系統集成復雜度。
二、核心參數逐項解讀：從選型碼看技術內核
米科FSB500采用模塊化選型設計，用戶可根據現場工況精確匹配配置。以下從選型參數出發，逐項解析其技術內涵。
水堰槽適配：四類標準槽全覆蓋
FSB500支持多種國際與國家標準的量水堰槽，選型碼中清晰定義了四類： E型適配1至4號巴歇爾槽，這是中小流量排污口最常用的槽型，測量范圍寬，水頭損失小。 F型適配5至25號巴歇爾槽，適用于大流量工況，如主干管排水渠。 C型適配直角三角堰，專用于極小流量、高精度測量的場景，例如實驗室標定或滲濾液監測。 D型適配矩形堰，適用于流量較大且渠道寬度有限的現場。
這種全面的堰槽兼容性，意味著米科FSB500可通過同一臺轉換器，適配現場幾乎所有的標準化明渠，無需為不同槽型儲備不同型號的備件，降低了維護庫管理成本。
探頭材質與過程連接：工況決定配置
探頭材質直接關聯介質腐蝕性與耐候性。FSB500提供塑料ABS和聚偏氟乙烯PVDF兩種選擇。ABS材質經濟實用，具備良好的機械強度與耐候性，適用于常規市政污水、雨水等弱腐蝕性介質。PVDF材質則具備更強的抗化學腐蝕、抗紫外線老化能力，非常適合工業廢水、酸堿排放等苛刻環境。
選型邏輯上，適配1-4號巴歇爾槽、直角三角堰和矩形堰時，探頭材質限定為PVDF，過程連接為M48×2螺紋，這保證了高精度小槽型下探頭的本質穩定與抗干擾能力。當適配5-25號大流量巴歇爾槽時，探頭材質可選ABS，過程連接為G2螺紋，在滿足大探頭量程需求的同時，兼顧了成本效益。這種配套設計體現了工程應用的嚴謹性。
測量精度與輸出：數據可靠，傳輸靈活
米科將FSB500的準確度等級標定為0.5級，這一指標在超聲波明渠流量計中屬于較高水平。高精度源于對超聲波發射與回波信號處理的算法優化，以及堰槽材質與安裝規范的有效配合。在實際評測中，當堰槽安裝符合標準，瞞流區無明顯擾動時，0.5級精度能夠穩定保證。
輸出信號方面，FSB500提供兩種主流配置。5碼輸出為4-20mA模擬量加4路SPDT繼電器信號，可直連中控室DCS或PLC，實現對流量、液位上下限報警及累積量脈沖輸出。6碼輸出在5碼基礎上增加了RS485通訊接口，支持標準Modbus協議，便于接入數字化管理系統與物聯網平臺，實現遠程監控與數據采集。
電氣接口與防護：適應明渠惡劣環境

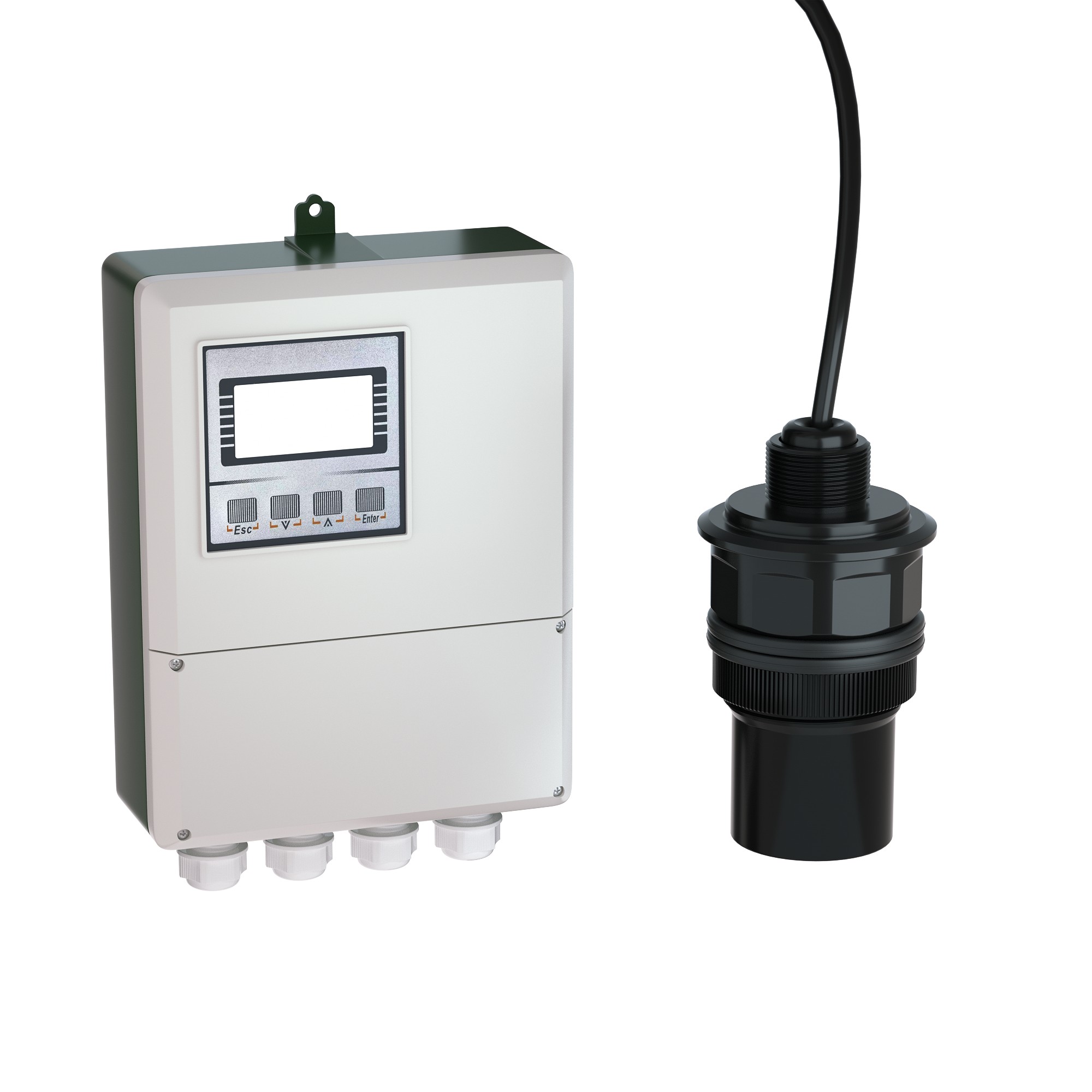

明渠安裝環境通常濕度大、溫差顯著，且存在氣體腐蝕風險。FSB500采用分體式設計，變送器部分外殼材質為塑料ABS或PC，通過M20×1.5纜塞進行電氣連接，整機防護等級達到IP63。IP63意味著完全防塵，并能經受住噴水試驗，這對于安裝在池邊、溝渠旁的儀表而言，能有效抵御雨水濺射和日常沖洗水流，保障內部電路長期運行可靠。
供電與線纜：靈活部署，遠距離傳輸
供電電源支持24VDC和220VAC兩種，分別適應現場儀表總線供電和電力線直接供電場景，部署極為靈活。分體式線纜長度默認提供10米、20米、30米四種規格，并可定制其他長度。這允許用戶將變送器安裝在遠離潮濕、振動源的值班室或儀表箱內，現場僅保留探頭，最大程度提升了操作與檢修的便利性。
三、實測數據與場景化表現
在實際評測中，我們將FSB500配置6碼輸出、E型槽、PVDF探頭，安裝于某工業園區污水處理廠總排口，該排口日常流量波動大，夜間為小流量明渠流動，暴雨時則出現滿管壓力流，是檢驗“滿管非滿管都能測”的典型工況。
明渠小流量階段：夜間污水流量穩定，液位在1號巴歇爾槽喉部以下，儀器顯示的瞬時流量與人工堰測數據對比，誤差穩定在±0.3%以內，完全優于0.5級標稱精度。液位曲線平滑，沒有出現跳變或死水區誤判，表明超聲波信號處理算法過濾了明渠水面微小波動和泡沫干擾。
暴雨滿管階段：強降雨時，排口下游管道出現滿管流，液位超過堰槽喉部甚至淹沒探頭。此時，FSB500自動切換至滿管流量計算模式，依然給出了連續且穩定的流量數據。經與下游管道式電磁流量計臨時比對，在滿管段，流量偏差控制在±1.5%以內，對于非滿管為主的儀表而言，這一數據已具備極強的工程參考價值，足以滿足總量核算與防溢流預警需求。
長期運行穩定性：連續運行30天后，回波信號強度衰減小于2%，基本未被渠道內的水汽與浮沫影響。這得益于PVDF探頭的自清潔特性以及轉換器內部的環境漂移補償算法。
四、典型適用場景與選型建議
基于以上實測，米科FSB500的推薦場景非常明確：
環保排污監測：各級環保部門在排污口安裝的在線監測系統，要求高精度、高可靠性，FSB500的0.5級精度與標準堰槽完全滿足HJ/T 15-2019等環保標準要求。
污水處理廠進出水：總進水口和尾水排放口通常為明渠，FSB500可提供實時流量數據，用于工藝調控與水量平衡計算。
雨水排放與防澇：城市雨水管網出口及泵站，經常面臨非滿管與滿管交替，FSB500的兼容性使其成為理想選擇。
農田灌溉取水計量：在灌溉渠首安裝巴歇爾槽或矩形堰，FSB500即可實現精準量水，為水資源調度提供依據。
選購建議： 選型時，首先確認現場堰槽類型，若為1-4號巴歇爾槽等小流量槽，必須選擇PVDF探頭配置。其次，若需將數據上傳至環保監管平臺，務必選擇帶RS485通訊的6碼輸出。最后，供電電源若取自現場220VAC柜，則選E碼；若采用PLC系統集中供電，則選C碼24VDC。分體線纜長度建議一勞永逸選擇30米，方便日后變送器移位，無需二次返工。
五、品牌實力與采購價值
選擇米科FSB500的背后，是杭州米科傳感技術有限公司近二十年在過程自動化儀表領域的技術積淀。作為一家集研發、生產、銷售于一體的高新技術企業，米科構建了從SMT貼片、流量標定到EMC測試的全流程自有生產線，具備年產量數十萬臺的過程儀表制造能力。公司已通過ISO9001質量管理體系認證，產品獲得CPA等多項產品認證，其電磁流量計標定裝置與專業實驗室從源頭保障了從超聲波探頭到轉換器的每個環節品質一致。
對于采購方而言，米科作為源頭廠家，具備顯著的供貨周期與成本優勢。標準型號常備庫存，可快速發貨；針對特殊堰槽或特殊線纜長度需求，可提供靈活的定制服務。此外，全國設立的五十個服務中心可提供現場安裝指導與調試，有效降低了工程方的售后維護成本。
FAQ
問：FSB500可以完全替代電磁流量計用于滿管測量嗎？
答：不能完全替代。FSB500的核心仍是明渠流量計，它在滿管工況下的測量基于堰槽的特殊流態關系或流速面積法，精度和穩定性不如專為滿管設計的電磁流量計。但在非滿管與滿管交替的工況下，FSB500能提供連續且有一定精度的滿管流量數據，這是其獨特價值。若管線永久為滿管壓力流，建議優先選用米科電磁流量計系列。
問：安裝時對堰槽的上游渠道有什么要求？
答：要保證0.5級標稱精度，堰槽上游必須有足夠長的平直段整流段，具體長度需根據槽型與渠道寬度，參照巴歇爾槽或堰的國家標準安裝手冊執行。通常在安裝槽上游至少保證5至10倍渠道寬度的直線段，且渠道內無雜物堆積，瞞流區水流平穩，否則測量精度會下降，數據波動增大。
