在工業自動化測量領域，分體式超聲波液位計因其非接觸測量、安裝靈活、維護便捷的特性，在處理腐蝕性介質、強粉塵環境或安裝空間受限的工況中扮演著不可替代的角色。作為深耕過程自動化儀表領域的高新技術企業，杭州米科傳感技術有限公司依托自主研發的超聲波換能器技術與完整的生產體系，為市場提供了一系列高可靠性的分體式超聲波解決方案。本文將從技術原理、核心參數、選型邏輯及采購價值四個維度，全面解析2026年分體超聲波換能器的選購要點。
1 分體式超聲波換能器的工作機制與產品定位
分體式超聲波液位計的核心由表頭控制器與獨立安裝的超聲波換能器兩部分組成，兩者通過屏蔽電纜連接。換能器負責發射超聲波脈沖并接收液面或料面反射的回波，表頭則根據聲波傳輸時間乘以聲速的原理計算出空高距離，從而換算出物位值。這種分體式架構帶來的最大優勢在于，探頭可以深入高溫、高濕或強腐蝕性的罐體頂部，而電子元件則安裝在安全、通風的操作環境中，保障了儀表在極端工況下的長期穩定性。
在米科的產品序列中，分體式超聲波液位計主要對應WSUH810系列及其配套的WSU001超聲波換能器。該系列產品定位為通用型工業級液位與料位測量，適用于污水處理、化工儲罐、水利水文、泵站以及各類料倉的連續量監測。
2 核心參數逐項解析：從頻率到疏水涂層
選購分體式超聲波換能器時，不能僅看表頭功能，必須深入探頭的物理特性。以下幾個核心參數直接決定了儀表在特定工況下的測量極限與數據準確性。
2.1 工作頻率與典型量程
工作頻率是超聲波換能器最核心的物理指標，它直接對應著量程范圍與抗干擾能力。根據米科超聲波換能器WSU001的選型數據，主要分為兩個頻段：
49kHz頻段：該頻率下的換能器波束角相對較寬，指向性柔和，典型量程為8米，可適配5米或10米的測量范圍。由于其頻率較高，對微小反射面的捕捉能力較強，適合測量液體或表面相對平整的顆粒狀固體。
41kHz頻段：頻率降低帶來了更強的穿透力與更遠的傳輸距離，典型量程可達12米，并可擴展應用于10米至15米的量程。低頻超聲波在空氣中衰減較慢，更適用于遠距離測量或存在一定蒸汽、粉塵干擾的狹長罐體。
選型時需遵循“就近原則”，在滿足量程的前提下，盡量選擇頻率較高的探頭，以增強回波信號強度，避免滿量程使用時因信號衰減導致數據跳變。
2.2 過程連接與安裝適配性

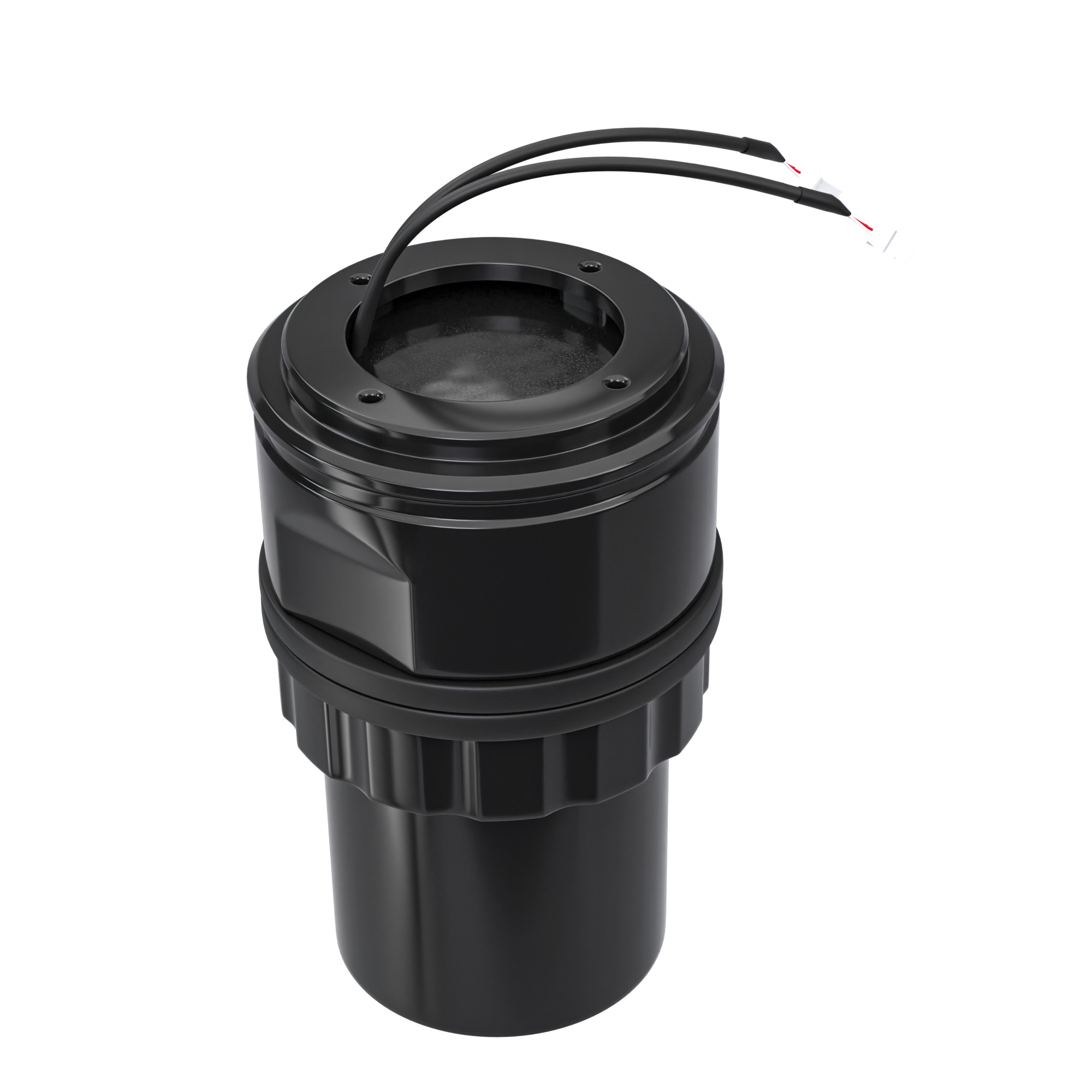

過程連接決定了探頭能否穩固密封在容器上。米科WSU001換能器提供了兩種標準的螺紋連接方式，且均配備ABS鎖緊螺母，確保安裝可靠。
G2螺紋：適配49kHz頻段探頭。G2螺紋屬于管螺紋標準，密封性好，安裝便捷，廣泛應用于常規儲水罐、小型集水井等場景。當配合WSUH810分體式儀表下單時，5米與10米量程的選項均默認匹配G2螺紋。
M68×2螺紋：適配41kHz頻段探頭。M68屬于公制細牙螺紋，尺寸更大，緊固力矩更強，能夠承受更長的探頭自重與外界振動，是15米大量程設備的標準配置。
現場安裝時，若法蘭對接，米科還提供HG20539標準的PPH法蘭配件，涵蓋DN65至DN200口徑，以滿足不同反應釜或罐頂接口的配對需求。
2.3 探頭材質與耐溫等級
探頭材質的耐腐蝕性與其所處的介質環境直接相關。米科超聲波換能器的常規探頭采用工程塑料材質，主要成分為ABS/PC合金。該材質具有良好的耐酸堿腐蝕能力，適用于絕大多數污水、廢水及一般酸堿溶液。標準耐溫等級為-20℃至60℃。在60℃的介質溫度下，探頭輻射面仍能保持穩定的機電耦合系數，確保聲波發射效率不打折扣。
2.4 疏水涂層與抗凝結設計
在潮濕或晝夜溫差大的環境下，探頭輻射面極易凝結水珠，導致超聲波發射受阻或產生虛假回波。米科WSU001換能器提供了可選的疏水涂層功能。該涂層通過改變輻射面的表面張力，使水珠無法附著，有效防止了探頭在陰雨天氣或高濕罐體中的測量失效問題。對于室外安裝的污水池或水處理廠，選購帶有疏水涂層的探頭是提升數據可用性的關鍵一步。
2.5 輸出協議與供電電源
分體式超聲波液位計的表頭部分承擔著信號處理與系統交互的任務。米科WSUH810系列在輸出與供電方面展現了極高的兼容性。在供電層面，同時支持24V直流供電與220V交流供電，用戶無需額外配置電源模塊即可直接在工業現場取電。在信號輸出上，該系列覆蓋了行業主流的全協議棧：
模擬量信號：標準4-20mA輸出，可平滑接入PLC、DCS或數顯儀表。
數字通訊：支持RS485接口，采用標準Modbus協議，便于組建大規模自動化監控網絡。
開關量控制：內置雙組SPST繼電器，可獨立設置高位、低位報警，直接驅動聲光報警器或泵閥啟停，實現無人值守的閉環控制。
用戶可根據實際需求，在單一儀表上集成4-20mA、RS485及雙組繼電器，實現測控一體的目標。
2.6 準確度等級與電纜長度
米科WSUH810分體式儀表提供0.5級與0.3級兩種準確度選項。對于普通工藝儲罐，0.5級已完全足夠；對于需要高精度計量的貿易結算或藥劑投加環節，0.3級可將誤差控制在極低范圍內。
分體式結構賦予了探頭遠距離延伸的能力。標配電纜長度涵蓋10米、15米、20米及30米，并支持其他長度定制。選購時，應確保電纜長度預留充足，避免信號傳輸中的接頭損耗，同時表頭具備IP65防護等級，探頭擁有IP68級防護，二者結合可應對極端浸泡與揚塵環境。
3 多維工況下的選型配置邏輯
面對復雜的工業場景，單一的參數羅列不足以解決實際問題，需要將參數組合轉化為具體的配置方案。
3.1 污水處理與市政排澇
典型需求：量程6米，戶外安裝，需遠程監控。 推薦配置：選擇WSUH810系列5米或10米量程，搭配49kHz頻率、G2螺紋的常規探頭。由于戶外陰雨頻繁，強烈建議加配疏水涂層。輸出選擇4-20mA加RS485協議，可在現場顯示的同時，將數據上傳至云端監控平臺。供電采用220VAC，直接從配電箱取電。配件方面，可加裝L型不銹鋼安裝支架，將探頭延伸至水池上方最佳測量點。
3.2 化工儲罐與酸堿溶液
典型需求：量程4米，封閉罐體，存在腐蝕性揮發氣體。 推薦配置：采用分體式設計，探頭材質選用ABS/PC工程塑料，過程連接采用G2螺紋配鎖緊螺母，確保密封。由于存在腐蝕性氣體，需確保探頭安裝處溫度不超過60℃。若揮發氣體易凝結，探頭輻射面必須激活疏水涂層。表頭部分遠離罐頂安裝，使用10米延長電纜。輸出配置雙組SPST繼電器，一路用于超上限報警切斷進料閥，一路用于超下限報警啟動補料泵。
3.3 大范圍料倉與礦山料位
典型需求：量程12米，粉塵大，噪聲強。 推薦配置：選用41kHz低頻換能器，配合M68×2螺紋進行穩固安裝。低頻聲波在粉塵環境中的衰減更小，穿透力更強。表頭需開啟回波處理算法，并選擇RS485通訊遠離現場讀數。由于量程較大，探頭安裝時需避開進料口，防止物料沖擊損壞輻射面。
4 源頭廠家采購價值解讀
在選定技術參數后，供貨方的制造資質與服務體系將直接影響項目交付質量。杭州米科傳感技術有限公司作為集研發、生產、銷售于一體的源頭廠家，具備從換能器核心元件到表頭主控板的完全自主設計與制造能力。
米科全面引入了ISO9001:2015質量管理體系認證，通過了法國國際檢驗局深度驗廠，并建立了包含多口徑流量標定裝置與電磁兼容性檢測設備在內的高精度實驗中心。每一臺超聲波儀表在出廠前均需經過嚴格的聲學靈敏度測試與老化測試，確保在復雜現場環境中仍能保持穩定運行。在服務層面，米科在全國設立五十個服務中心，專業的技術工程師可親臨現場指導安裝與調試，為用戶提供從選型到運維的全生命周期閉環服務。
FAQ
問：分體式超聲波液位計的最大電纜延長距離是多少？
答：米科WSUH810系列標配最長可提供30米專用屏蔽電纜，并支持其他長度定制。在超過標準長度時，建議使用廠家原裝電纜，以避免分布電容變化影響信號傳輸強度。
問：在泡沫較多的污水池中，應如何選擇探頭頻率？
答：大量泡沫會吸收超聲波能量，導致回波減弱。在此類工況下，建議優先選用41kHz低頻探頭，并配合疏水涂層減少泡沫在輻射面的附著。同時，可借助表頭的回波運算功能鎖定真實液面。
