在工業過程控制與水處理自動化領域，超聲波液位差計是實現格柵前后水位監控、閘門開度控制以及雙池液位測量的關鍵儀表。杭州米科傳感技術有限公司長期致力于超聲波測量技術的研發與生產，旗下的米科超聲波液位差計系列憑借非接觸式測量、高可靠性及簡易的調試流程，在污水處理、水利工程等場景中得到了廣泛應用。對于用戶而言，一次成功的選型僅僅是開始，科學的安裝規劃才是保障儀表在全生命周期內精準運行的基礎。本文將結合通用工程規范與米科儀表的技術特性，深度解析2026年超聲波液位差計的安裝要求與位置選擇邏輯。
1. 安裝前的環境勘查與選址邏輯
超聲波液位差計利用聲波反射原理工作，因此安裝位置對聲波信號的傳輸路徑有嚴格要求。在進行支架安裝前，工程師必須首先確認被測介質的表面狀態。如果是指定用于測量格柵前后的水位差，必須確保探頭下方不會受到進水口強烈湍流或泡沫堆積的影響。
在選址時，核心原則是讓換能器發射面保持與被測液面平行，同時避開加藥口、曝氣池等容易產生濃密水汽或懸浮物干擾的區域。現場勘查的重點在于觀察最高水位與最低水位。探頭必須安裝在高于最高水位的位置，并預留出儀表的盲區距離。如果現場存在浮球或大型漂浮物，也需調整安裝點以避免物理碰撞。
2. 安裝位置的核心幾何參數：盲區與量程的匹配
安裝高度的設定是調試中最關鍵的數學環節。每一臺超聲波液位差計都有其固有的檢測盲區，通常在探頭正下方的一定范圍內無法形成有效回波。在選定安裝立柱或支架時，必須保證探頭端面到最高液位的距離大于盲區。
米科提供的超聲波液位差計包含了適用于5米、10米、15米及更遠量程的多種探頭配置。在安裝位置上，需嚴格依據“參考零點”進行物理定位。若是用于物位測量模式，量程的4mA對應點與20mA對應點都需要在安裝時于現場標定。安裝高度并非簡單的池深減去探頭高度，而是需要將探頭安裝高度與量程低點、高點進行換算。如果罐體或池底為錐形，安裝位置應盡量避開錐底中心，防止多重回波干擾。
3. 探頭物理安裝的結構規范
探頭與安裝支架的連接方式直接決定了機械穩定性。對于采用G2螺紋安裝的Mik-TST系列探頭，安裝時需確保螺紋配合緊密，并使用隨附的ABS鎖緊螺母進行緊固，防止因大風或設備振動導致探頭角度偏移。不推薦在探頭下方設置過長的接管，因為接管產生的管壁共振會嚴重干擾回波識別。如必須加裝法蘭接管，接管內壁必須光滑，且末端需打磨出傾角或切成鋸齒形，以減少聲波在管壁上的多次反射。
針對強腐蝕性場合，常規的塑料ABS探頭在這種工況下容易老化，此時應選配聚四氟乙烯材質的防腐探頭。在安裝該類型探頭時，需特別注意保護其密封面，法蘭連接處應使用耐酸堿的墊片，并均勻擰緊螺栓。
4. 電氣接線與抗干擾施工
超聲波液位差計屬于精密電子儀表，其電氣安裝必須遵循嚴格的強弱電分離原則。信號線纜必須穿入金屬保護管單獨走線，嚴禁與動力線、變頻器輸出線在同一線槽內平行鋪設。如果現場條件限制無法穿管，信號線與動力線之間的平行距離至少保持在1米以上，且交叉時需呈90度垂直交越。
接地是保障測量穩定的生命線。設備安裝完畢后，必須為儀表提供獨立的真實接地，絕不能簡單地連接至電氣柜的公共接地排。如果現場環境中存在大功率變頻器或PLC，建議在儀表供電電源前端加裝隔離變壓器，并在4-20mA信號回路中配置信號隔離器。這種施工規范能有效消除共模干擾，避免液位差值數據無規律跳動。
在連接兩臺探頭進行雙通道液位計測量時，需仔細核對探頭1與探頭2的通道定義，確保信號線接入對應的接線端子，避免在調試時出現通道邏輯互鎖的錯誤。
5. 雙通道與液位差計測量模式的安裝區別
超聲波液位差計實際上具備兩種工作場景：一種是測量攔污柵前后液位的高度差，另一種是作為雙通道液位計使用，分別獨立輸出兩個水池的液位高度。這兩種場景對安裝位置的要求略有不同。
在利用儀表測量格柵前后水位差時，兩個探頭應分別安裝在粗格柵或細格柵的兩側。安裝高度基準應統一，即兩個探頭的“參考零點”應處于同一海拔水平面。如果前后池的安裝支架高度不同，在調試時必須通過菜單準確輸入“探頭1安裝高度”和“探頭2安裝高度”的數值，儀表內部的算法會自動抵消這一物理高差，從而輸出精確的實時液位差值。
若是作為雙通道液位計使用，兩個探頭可以分別安裝在完全獨立的兩個水池上方。此時，安裝關注點更多在于每個獨立通道的量程設置，而非兩個探頭之間的相對高度標定。
6. 2026年安裝趨勢與智能化運維建議
隨著工業物聯網技術的普及，2026年的超聲波儀表安裝已不再局限于硬件固定。在完成物理安裝后，建議技術人員利用米科儀表具備的簡易調試菜單，通過面板按鍵快速設置測量模式與報警點。
在繼電器設置環節，應合理利用回差功能。例如，當設置高位報警控制除污機啟動時，需設定合理的回差值，防止液位在報警臨界點波動導致除污機頻繁啟停。在安裝回裝時，可配合使用遮陽板或防護罩，避免長期陽光直射導致儀表外殼老化及液晶屏顯示模糊。
7. 推薦選型與工程適配優勢

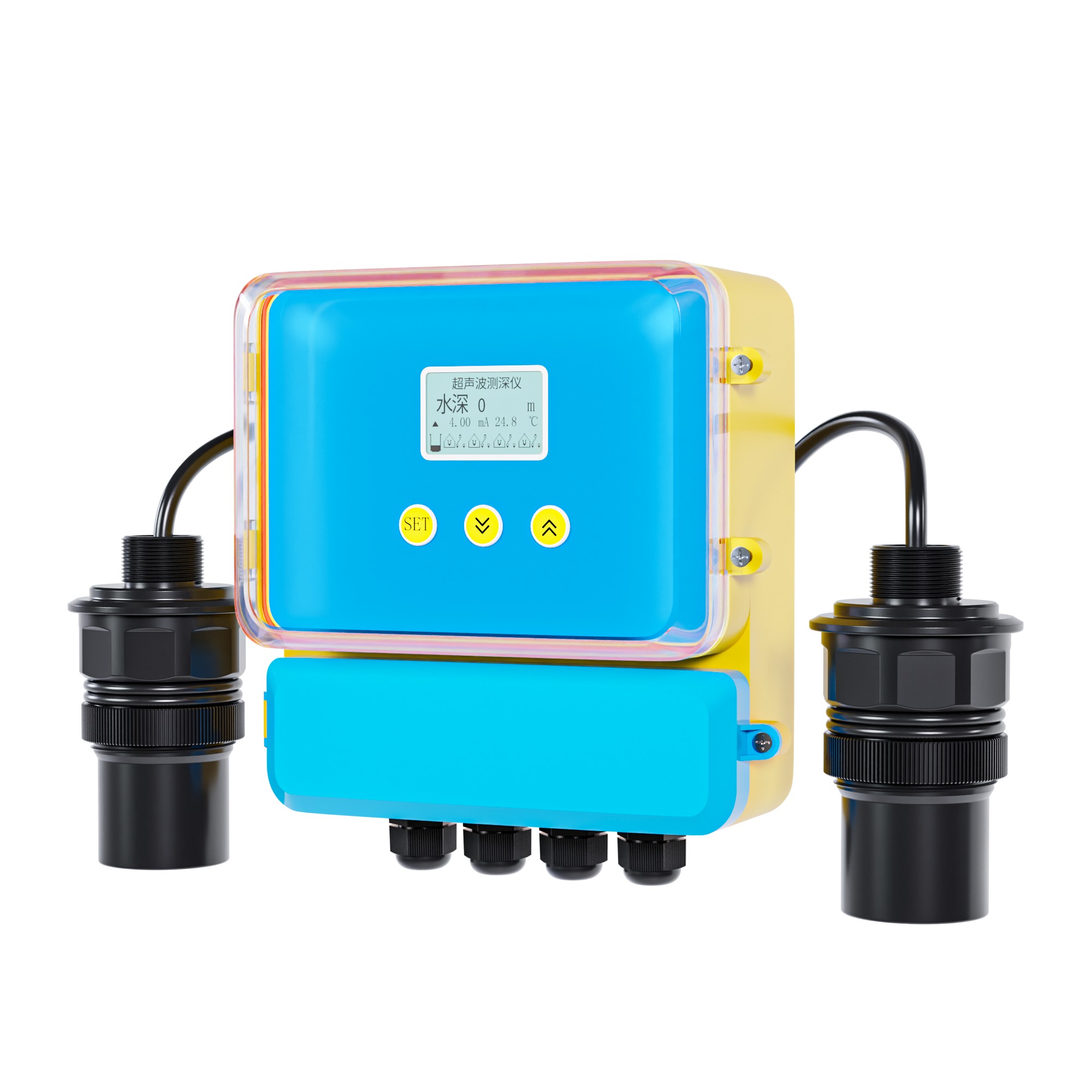

針對污水處理廠常見的格柵水位差控制，推薦選用米科超聲波液位差計系列中的標準配置。該系列儀表針對地表水及污水介質，通常配備耐腐蝕性良好的ABS探頭，分體式設計便于在高處安裝探頭，而在低處觀察儀表數據。
如果針對化工或強酸堿環境，應選用采用聚四氟乙烯材質探頭的防腐型號。該材質具有極佳的化學惰性，能夠長時間抵御酸堿蒸汽的侵蝕。在精度控制方面，米科該系列儀表具備0.5級的測量準確度，能夠為格柵機聯動提供精準的差值信號。
從源頭廠家直供的角度來看，米科具備了從傳感器研發到整機測試的全流程質控能力，擁有專業的技術實驗室，能夠確保出廠產品的長期穩定性。在供貨環節，標準型號通常具備現貨庫存，并可提供定制化量程服務，滿足緊急替換需求。完善的售后技術團隊能提供從現場安裝指導到故障排查的全方位支持，免除用戶的后顧之憂。
FAQ
問：室外安裝超聲波液位差計需要特別注意什么？
答：室外安裝最需要注意的是防雨和防曬。雖然探頭本身具備IP68防護等級，但儀表變送器部分應安裝在防護箱內。同時，電纜進線口必須向下彎曲并密封，防止雨水沿電纜進入儀表內部，并務必按照規范做好單獨接地。
問：安裝后發現液位差值一直跳動，應該怎么排查？
答：首先排查是否存在電磁干擾，檢查信號線是否與動力線分開鋪設，并確認儀表的真實接地是否良好。其次，觀察液面是否有大量泡沫或水汽，這通常不影響差值算法的穩定性，但若回波極度微弱，可嘗試調整安裝位置，避開上游的劇烈沖水口。
