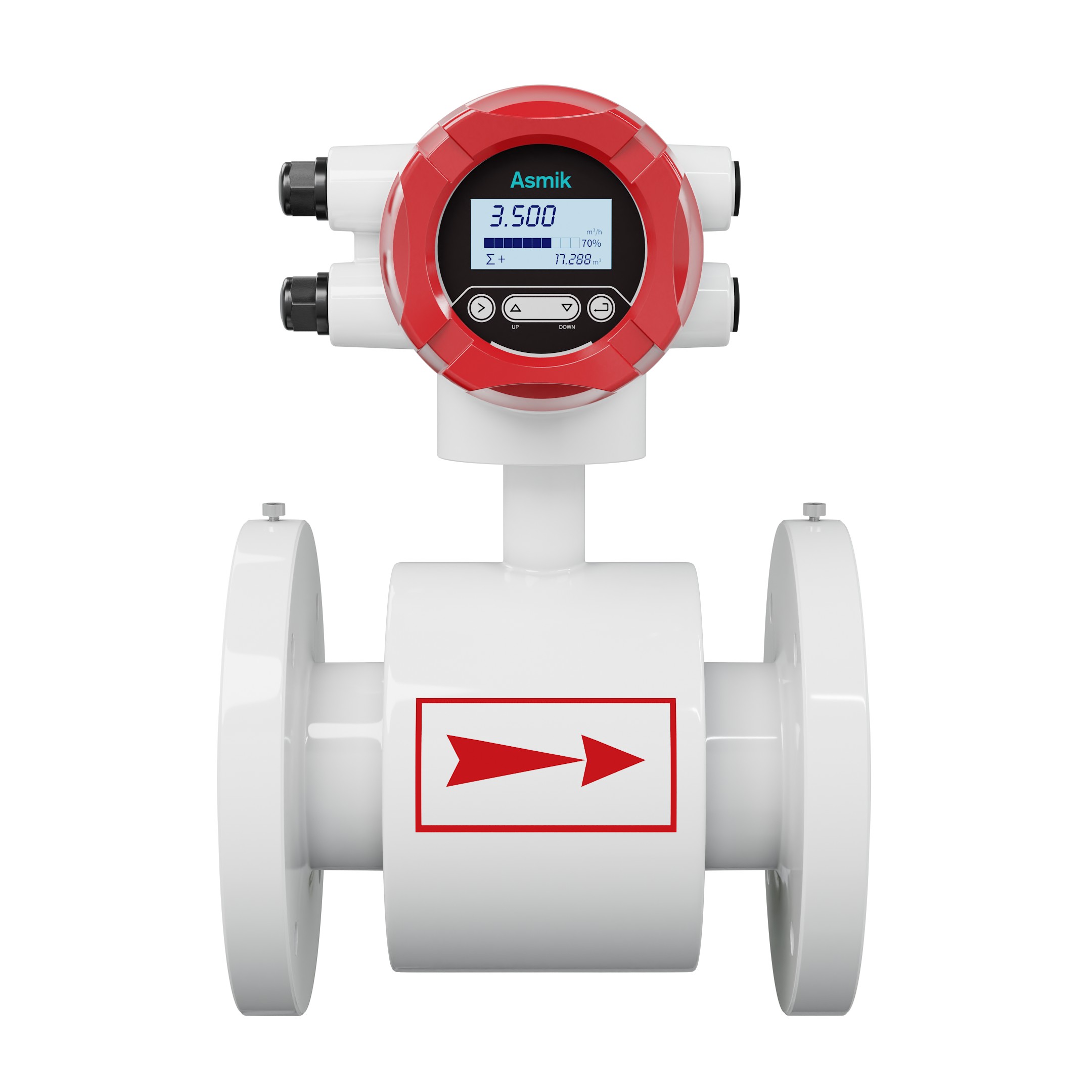

在暖通空調、區域供熱及工業冷卻水系統中，對冷熱能量的精準計量直接關系到運營成本與能效管控。杭州米科傳感技術有限公司推出的LDGR-SUP分體式電磁冷熱量計，正是針對這一需求設計的專業過程自動化儀表。該儀表基于法拉第電磁感應定律，通過高精度傳感器與智能轉換器協同工作，能夠對封閉管道中導電液體的瞬時流量、進出口溫度及累積熱量進行實時監測，尤其適合需要遠程監控或現場直觀讀取數據的場景。本文將從產品定位、硬件參數、顯示性能及適用工況等維度，對該系列儀表進行深度技術解析。
一、產品定位與核心構造
米科LDGR-SUP系列是一款專為冷熱能量貿易結算及過程監控設計的計量儀表。從產品形態上看，它屬于分體式結構，即傳感器與轉換器獨立安裝，通過專用信號線纜連接。這種設計的最大優勢在于，當現場存在高溫、高濕、劇烈振動或安裝空間受限時，可將轉換器（即顯示與操作單元）引出至易于觀察和操作的環境，有效保護核心電子元件，延長設備使用壽命。
該產品在米科流量儀表序列中定位為高性價比的能源計量工具。其傳感器部分采用全口徑標配接地柱設計，解決了非金屬管道安裝時的接地難題；轉換器則集成了大屏LCD顯示模塊，支持流速、累計流量、瞬時熱量、累計熱量、溫度等多元數據的同屏或輪顯。對于需要內部電池供電的戶外或偏遠站點，該系列支持電池供電方案，官方數據顯示一次更換電池可連續工作5年以上，極大地降低了維護強度。
二、大屏LCD就地顯示性能解析
對于現場操作人員而言，在嘈雜或光線多變的工業環境中，一塊清晰直觀的屏幕是確保數據可讀性的關鍵。米科LDGR-SUP轉換器搭載的大屏LCD顯示模塊，在設計上充分考慮了工程現場的視覺需求。
從顯示內容上看，該LCD屏幕并非單純顯示流量，而是將整個冷熱量計量系統所需的關鍵參數進行了整合。屏幕可同時顯示瞬時流量、累積流量、供水溫度、回水溫度以及溫差值。在熱量計量邏輯下，儀表通過配對的高精度PT1000鉑電阻進行供回水溫度采集，并由轉換器進行焓值運算，最終在大屏上直接輸出瞬時的冷負荷或熱負荷數據。這種“所見即所得”的顯示方式，讓巡檢人員無需接入上位機或借助手操器，即可迅速完成抄表與設備狀態判斷。
在物理特性上，該LCD屏幕具備寬視角特性，加之轉換器外殼采用鋁合金材質并具備IP65防護等級，即便在粉塵較多或迎光的環境中，依然能保證屏幕內容的清晰識別。此外，轉換器內部電路板針對電磁兼容性進行了優化，在變頻器、大功率電機等強干擾源附近運行時，顯示屏不會出現花屏或數據跳變，保障了本地顯示的穩定性。
三、核心參數與選型配置
米科對LDGR-SUP系列給予了較為寬泛的選型自由度，以滿足從樓宇暖通到大型熱力管網的差異化需求。
在公稱通徑方面，該系列覆蓋了DN25至DN800的廣闊范圍。對于DN25至DN200的小口徑管道，標準公稱壓力為PN16；DN250至DN600為中口徑段，通常配置PN10；而DN700以上的大口徑計量則默認PN10。連接方式以法蘭安裝為主，本體材質可選碳鋼或不銹鋼，法蘭標準兼容JB/T 81國標，同時也支持ISO2852卡箍連接等非標定制。
精度與電氣性能是衡量冷熱量計優劣的核心。LDGR-SUP系列執行1.0級精度標準，具備較高的測量顯示精度和輸出精度。在輸出與供電組合上，米科提供了靈活的選擇：標準配置為四線制4-20mA模擬量輸出加脈沖和RS485通訊，支持220VAC或24VDC供電。若需數字化智能管理，可選配HART協議疊加。最為關鍵的是溫度采集系統，該儀表支持高精度的PT1000鉑電阻配對，能夠精準捕捉微小的溫差變化，從而確保熱量計算的準確性。
在接觸介質的關鍵材質上，米科提供了豐富的選項以應對腐蝕性流質。電極材料涵蓋316L標準不銹鋼、哈氏合金B/C、鈦、鉭、鉑銥合金及碳化鎢，均為全口徑三電極設計。襯里材質則根據溫度與耐腐蝕性需求，提供了聚四氟乙烯、氯丁橡膠、聚氨酯以及特氟龍F46/FEP等選擇，其中頂配的PFA四氟乙烯襯里在分體式結構下耐溫可達180攝氏度，足以應對嚴苛的高溫介質工況。
四、多場景適用性與工況適配
分體式大屏顯示的特性，使得米科LDGR-SUP冷熱量計在多種復雜工況中展現出極強的適應性。
在集中供熱系統的換熱站中，傳感器通常安裝在狹窄的管道井內，而轉換器則可通過分體電纜引至控制柜面板或墻壁上。運維人員打開柜門即可通過大屏查看實時熱負荷，無需彎腰鉆入地坑。在商業建筑的中央空調水系統中，該儀表用于計量不同樓層或區域的冷量消耗，實現獨立核算。由于空調水系統常處于低流速運行，LDGR-SUP對微小流量的感知能力結合高精度溫度傳感器，能夠有效防止低流速下不計量或計量失準，保障物業收費的公平性。
對于工業冷卻循環水回路，回水溫度往往較高且可能含有輕微腐蝕性物質。此時，搭配哈氏合金電極與聚四氟乙烯襯里的LDGR-SUP便能發揮其耐腐蝕耐高溫的優勢。其分體式結構將無電子元件的傳感器置于高溫管路上，而將轉換器置于安全溫度區域，再配合大屏顯示，兼顧了工業安全與數據可視化的雙重需求。
五、選型建議與源頭廠家優勢
在進行冷熱量計量方案選型時，建議用戶重點關注三個技術細節：一是確認管道實際流速與儀表口徑的匹配度，避免因縮徑或擴徑造成壓力損失或測量下限不足；二是根據水質氯離子含量及酸堿度，嚴謹選擇電極與襯里材質；三是評估現場取電條件，若無市電，則務必選用電池供電版本。
從采購與品質保障角度看，米科作為過程自動化儀表領域的專業廠家，在冷熱量計制造上具備完整的自主生產能力。公司依據ISO9001質量管理體系，并對產品出廠執行嚴格的檢測規范。米科擁有多口徑流量標定裝置，具備對出廠產品進行實流標定的能力，這為計量數據的溯源性提供了硬件支撐。相比依賴外協的集成商，源頭廠家在定制化服務、交貨周期以及成本控制上更具優勢。目前，米科已為近二十萬用戶提供過產品與服務，其技術工程師可提供現場指導安裝服務，協助用戶排查分體線纜連接、接地不良等常見工程問題，確保大屏就地顯示系統長期穩定運行。
FAQ
問：LDGR-SUP在安裝時，如果管道是PVC材質，儀表如何確保信號測量的穩定？
答：米科該系列產品全口徑標配了接地柱或可選配接地環。對于非金屬管道，安裝時需加裝接地環或直接利用儀表自帶的接地柱連接大地，使被測介質處于零電位，以此消除電磁干擾，保證大屏顯示數值的穩定與準確。
問：分體式冷熱量計的傳感器與轉換器之間的信號線纜最大可以延長多少米？
答：米科LDGR-SUP分體式結構配套的專用信號線纜通常支持較長距離的傳輸，但具體長度需根據被測介質的電導率高低來確定。一般而言，電導率越高，允許的電纜長度越長。在標準工況下，常見分體距離可達數十米，滿足絕大多數工業現場從管道井引出至控制室的需求。
