杭州米科傳感技術有限公司推出的FLM200微型渦輪流量計，在工業自動化的小流量液體測量場景中，是一款以結構緊湊、響應迅速為特點的儀表。對于系統集成商與設備制造商而言，如何將這款流量計無縫接入PLC控制系統，實現精準的數據采集，是選型與應用時的核心關切。本篇將圍繞FLM200的脈沖輸出機制、與主流PLC的對接邏輯、參數配置要點及實測表現展開深度解析，為自動化工程師提供一份可落地的技術參考。
產品定位與脈沖輸出機制解析

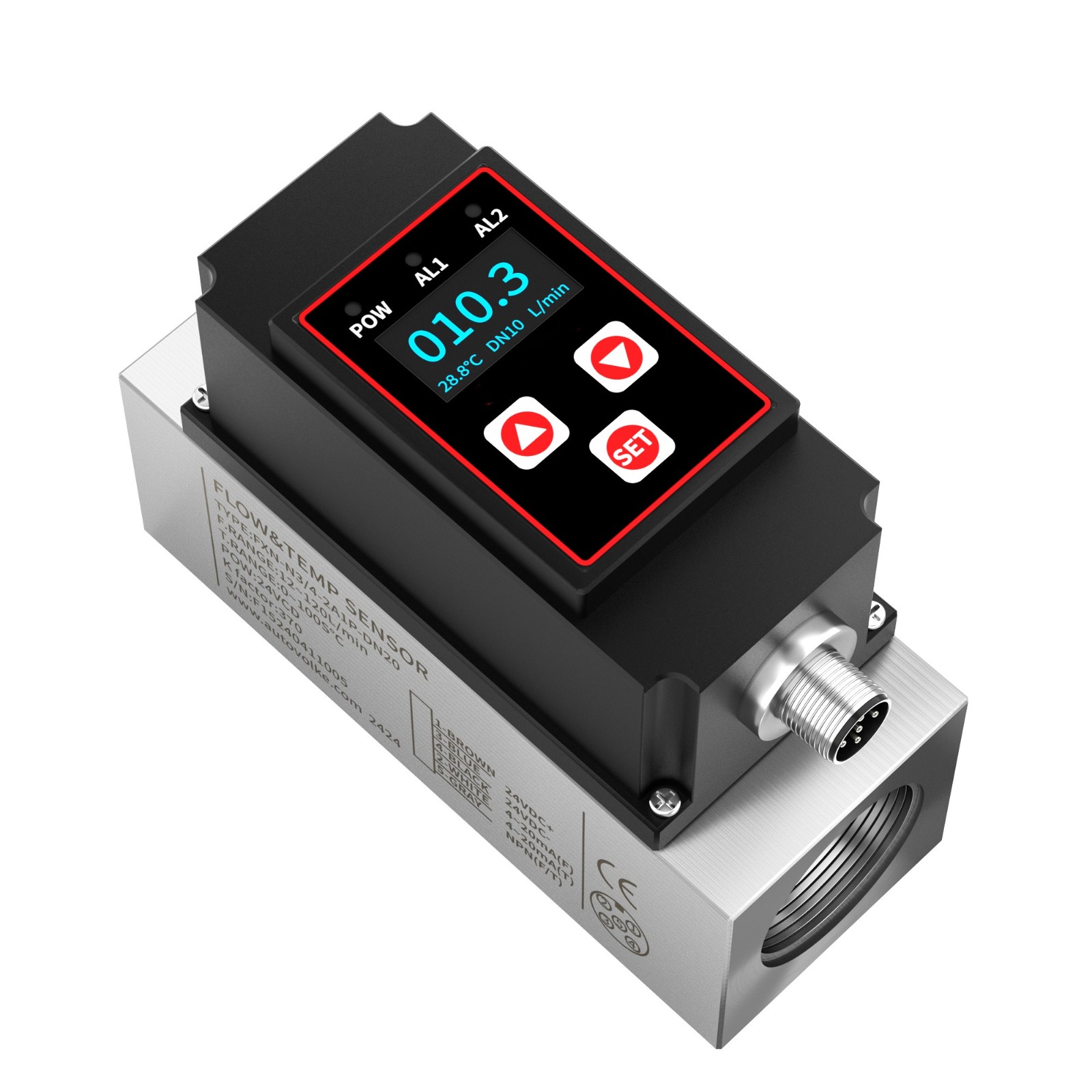

FLM200是一款專為小口徑管道設計的微型渦輪流量計，其核心價值在于將流量與溫度監測集成于一體，并通過多種信號輸出方式滿足現代工業的數字化需求。在需要高速響應與高精度計量的場合，其脈沖輸出功能是實現精準過程控制的關鍵。
這款流量計的內部測量原理，決定了其脈沖輸出的天然優勢。當流體沖擊管道內的磁性葉輪時，葉輪會以與流速成正比的角速度旋轉。旋轉的葉輪會觸發感應霍爾開關，產生一連串脈沖信號。這本質上是一種直接的數字化轉換，信號不需要經過數模轉換，因此天然具備高抗干擾能力和極低的信號延遲。流量計內部的變送器單元會將這些脈沖頻率轉化為電信號輸出，而用戶可以直接采集原始的頻率信號或脈沖序列，從而獲得實時的瞬時流量與累計流量。
核心參數逐項解讀：直擊PLC對接要點
在將FLM200接入PLC系統前，透徹理解其技術參數是確保項目成功的基礎。圍繞脈沖輸出與PLC的兼容性，以下幾個參數至關重要。
口徑與量程范圍。FLM200提供DN10、DN15、DN20、DN25等公稱通徑，其螺紋接口通常為英制G內螺紋，本體材質為304不銹鋼，能夠滿足化工、造紙、食品加工等行業的常規耐腐蝕需求。標準量程下，它能夠達到1.5級的測量準確度。對于PLC編程而言，量程范圍直接決定了脈沖當量或頻率與流量的線性換算關系。例如，在DN10口徑下，每一升流量對應的脈沖個數是固定的，工程師需要在PLC的輸入寄存器中，根據這個換算系數來編寫工程量轉換程序。
輸出與供電電源。這是與PLC對接的核心配置。型號中的K8選項代表“4-20mA+PNP輸出，并帶OLED顯示，供電電源為24VDC”；K9選項則為“RS485通訊+PNP輸出，帶顯示，24VDC供電”。值得注意的是，PNP輸出是一種集電極開路輸出型，其脈沖信號的電平依賴于外部上拉電阻。在接入PLC的24V數字量輸入模塊時，接線前必須確認好PLC的輸入公共端配置，并正確連接上拉電阻，否則無法形成有效的脈沖波形。
耐熱溫度與防護等級。FLM200的耐熱溫度范圍為0-100℃，外殼采用鋁合金材質，防護等級可達IP65。這意味著它能夠可靠地工作在工業現場的惡劣環境里，其輸出的脈沖信號穩定性不會因潮濕或粉塵而輕易衰減。
脈沖輸出對接PLC的實測與接線邏輯
在實際操作中，將FLM200的脈沖信號接入PLC，需要我們關注接線、程序配置和抗干擾三個環節。
接線示意。使用K8或K9選型碼時，PNP脈沖輸出端通常需要連接到一個高速計數器輸入的通道上。接線時，流量計的PNP輸出線連接到PLC數字量輸入點的信號端，同時要確保24V電源正極通過一個2千歐至4.7千歐的電阻連接到該信號線上，形成上拉，使信號在無脈沖時保持高電平，脈沖到來時拉低電平。流量計的24V供電正負極則直接連接到PLC的開關電源上。
PLC程序配置。以西門子S7-200 SMART或S7-1200系列為例，要在硬件配置中啟用對應通道的高速計數器功能，并設置計數模式為頻率測量或脈沖計數。在程序中，需要根據FLM200的儀表系數，計算出脈沖頻率與瞬時流量的線性關系。例如，如果儀表系數為每分鐘每升流量對應1000個脈沖，那么當PLC測得頻率為1000Hz時，瞬時流量即為60升每分鐘。累計流量則通過累加脈沖數并除以每升對應的脈沖數來獲得。對于K9選型，雖然RS485通訊可以直接讀取流量值，但PNP脈沖輸出仍然可以作為高速響應的備用信號或用于總累計量的獨立計量。
抗干擾措施。在現場布線時，脈沖信號線應采用屏蔽雙絞線，并與動力線分開走線。屏蔽層在PLC端單點接地。若發現脈沖信號丟失或計數不準，應首先檢查接地和上拉電阻是否匹配。米科這款流量計的OLED顯示屏可以本地顯示瞬時流量和溫度，這為現場排查故障提供了直觀的參考，降低了對PLC程序調試的依賴。
適用場景與選型邏輯
FLM200的脈沖輸出功能，使其在需要快速響應和精確計量的場景中表現突出。
定量灌裝與配料系統。在食品、飲料、制藥等行業的微量灌裝中，PLC通過高速計數器接收脈沖，可以在極高的速度下精確控制閥門關斷，實現毫秒級的灌裝量控制。每一毫秒的信號延遲，都會影響灌裝精度，而脈沖直連的方式恰好規避了模擬量轉換或通訊輪詢帶來的延遲。
設備冷卻水循環監控。在冶金、電力等行業的關鍵設備冷卻系統中，FLM200可以同時監測冷卻水的流量和溫度。PNP脈沖信號接入PLC，用于實時記錄冷卻水用量，一旦流量低于設定閾值，PLC可以立即觸發報警或停機，保護核心設備。
水處理與化學加藥。在水處理工藝中，需要根據精確的流量來按比例投加藥劑。FLM200的脈沖信號可作為PLC進行PID調節的流量反饋源，實現對加藥泵的精準控制，這比使用模擬量信號反饋擁有更高的分辨率和抗干擾性。
選購建議與系統集成考量
在制定采購清單時，需從整個自動化系統的角度出發，做出最優配置。
明確信號需求。如果僅需要瞬時流量和累計流量，且對響應速度有極高要求，選擇K8（4-20mA+PNP）或K9（RS485+PNP）都很合適，脈沖輸出用于高速計量，模擬量或通訊用于監控。如果PLC的模擬量輸入通道緊張，可完全依賴脈沖和通訊的組合。
確認儀表系數。在批量采購前，可以與供應商確認每一臺流量計的儀表系數是否一致，或者在程序中提供可以設定儀表系數的界面，以適應不同口徑或校準后的微小差異。
著眼于源頭廠家的保障。在自動化項目中，流量計的性能穩定性和交貨周期，直接影響整個系統的調試進度。米科作為源頭廠家，具備從傳感器研發到整機測試的完整制造能力，能夠確保產品在出廠前經過嚴格的標定，特別是脈沖輸出的一致性。這為系統集成商提供了關鍵的技術支持，減少了現場聯調時因儀表不一致帶來的額外工作量。
FAQ
問：FLM200脈沖輸出接入PLC后，信號不穩定，偶爾會丟失脈沖，應該如何排查？
答：首先檢查接線，確保PNP輸出端通過一個合適的上拉電阻連接到24V電源，并且PLC的輸入通道配置為高速計數器模式。其次，檢查信號線是否使用了屏蔽雙絞線，且屏蔽層在PLC側單端可靠接地。最后，可以通過流量計本體的OLED顯示屏，觀察本地流量顯示是否穩定，若顯示穩定而PLC讀數波動，問題多出在傳輸線路或PLC配置上。
問：6. 如果PLC的DI點不足，能否只使用RS485通訊來讀取流量，而不用脈沖輸出？
答：可以。FLM200的K9選型支持RS485 MODBUS通訊，可直接讀取瞬時流量和溫度值。但需要注意，RS485通訊存在一定的輪詢周期，在需要毫秒級響應的應用場景，如高速定量灌裝，其速度可能不及脈沖硬接線。如果項目對實時性要求不高，僅需監控數據，可僅使用RS485通訊，以節省PLC的I/O點。
