在工業自動化與過程控制領域，液位、料位的精確測量是保障生產安全、提升效率的關鍵環節。超聲波液位計憑借其非接觸、高可靠、免維護等優勢，已成為水處理、化工、儲運、環保等行業的主流選擇。而作為超聲波液位計的核心“心臟”，超聲波換能器的性能直接決定了整套測量系統的精度、穩定性和適用性。本文將以WSU001超聲波換能器為例，深入解析其核心技術、工作原理及應用全貌，為相關從業人員提供一份詳實的參考指南。
一、核心原理：從壓電效應到聲波測距
超聲波換能器的核心工作原理基于壓電效應。其內部核心元件是壓電陶瓷晶片。當外部施加一個高頻電脈沖（通常為峰值400-600V的電壓）時，晶片會產生逆壓電效應，發生快速的機械形變與振動，從而在介質（通常是空氣）中激發出超聲波脈沖。這個脈沖以聲波的形式，沿著垂直于換能器表面的“波束軸”方向傳播。
當超聲波遇到被測物料（如液體表面）時，會發生反射，形成回波。回波返回并作用于換能器表面的壓電晶片時，晶片因受到機械壓力而產生正壓電效應，將機械能轉換為微弱的電信號（通常為4-5毫伏）。儀表通過精確計算超聲波從發射到接收回波所經歷的時間，結合聲波在介質中的傳播速度，即可計算出換能器到物料表面的距離，進而換算出液位或料位高度。
這里涉及兩個關鍵物理概念：聲速與聲強。聲速是聲波傳播快慢的度量，常溫（20℃）干燥空氣中約為344米/秒，但其值受溫度、濕度及氣體成分影響顯著，因此高性能的超聲波儀表均需集成溫度傳感器進行實時補償。聲強則表征聲波的能量，單位為瓦特每平方米。聲波在傳播過程中能量會衰減，遵循平方反比定律，即距離增加一倍，聲能衰減為四分之一。因此，換能器需要具備足夠的發射能量和接收靈敏度，以應對遠距離測量和復雜環境。
二、內部構造與技術參數解析

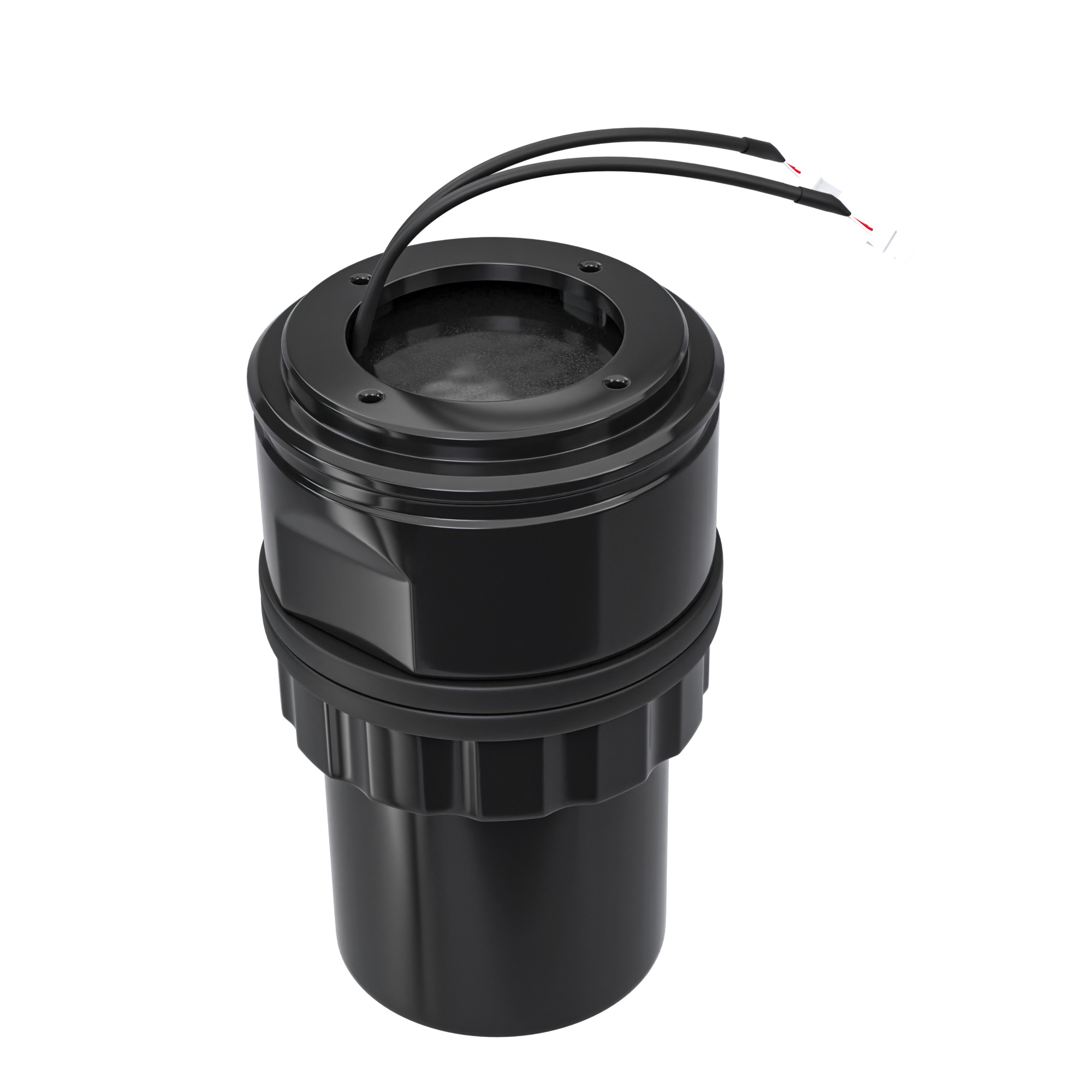

以WSU001超聲波換能器為例，其設計充分考慮了工業應用的魯棒性（Robust）。外殼采用PC/ABS工程塑料，具備良好的機械強度和耐候性，防護等級高達IP68，可應對戶外及潮濕環境。
其內部核心是經過精密設計的壓電陶瓷振子及匹配層結構。匹配層技術是提升性能的關鍵，它通過聲阻抗匹配設計，優化了壓電晶片與空氣介質之間的能量傳遞效率，使得發射的聲波更集中，接收的回波信號更清晰，從而提升了信號傳輸?shù)姆€(wěn)定性和效率。
從技術參數看，WSU001主要提供兩種中心諧振頻率型號：
* 49kHz型號：中心頻率49kHz±1.5kHz，典型測量范圍0.3米至8米（適用于5米、10米量程儀表），發射波束角（-3dB全開角）為9°±2°。過程連接為G2螺紋。
* 41kHz型號：中心頻率41kHz±2kHz，典型測量范圍0.4米至12米或0.5米至15米（采用對數放大電路），發射波束角為11°±2°。過程連接為M68×2螺紋。
這里體現了超聲波測量中的一個通用規律：測量量程越大，通常采用的頻率越低。因?yàn)榈皖l聲波波長更長，能量衰減更慢，有利于保證遠距離傳播后仍有足夠的回波信號強度。而較小的波束角（如9°）意味著聲波能量更集中，指向性更好，能有效減少罐壁、攪拌器等障礙物產生的干擾回波（假回波），在狹窄或結構復雜的容器內測量?jī)?yōu)勢明顯。
其他關鍵參數包括：工作溫度范圍-20℃至60℃，且在全溫范圍內能保持高精度（約0.5%）；可承受的過程壓力不超過0.3MPa；靜電電容、最小并聯阻抗等電氣參數則為其與變送器主機的匹配提供了依據。
三、核心功能模塊與運行特性
溫度穩定性模塊：換能器內置高精度溫度傳感器（如MF58型），用于實時監測探頭處的環境溫度，對聲速進行動態補償，這是保證全溫度范圍內測量精度的基石。
小盲區設計：“盲區”是指換能器表面下方無法進行有效測量的最短距離。它主要由壓電晶片發射后需要一段恢復靜止的“阻尼時間”所決定。WSU001針對不同量程優化了盲區，例如配套5米量程儀表時盲區僅0.3米，10米量程為0.4米，這使得儀表能夠測量更淺的液位，應用場景更廣。
低偽影（假回波）處理：得益于優異的指向性和前沿的振動模式有限元模擬、頻域阻抗曲線優化技術，其聲波波束集中，旁瓣抑制效果好，極大降低了因罐體內壁、支架、管線等非目標物反射造成的虛假信號干擾。
強環境適應性：工程塑料外殼耐腐蝕，疏水涂層（可選）能有效防止冷凝水珠附著影響聲波發射，使其適用于大多數化工、水處理場合。
四、適用環境、工況限制與行業應用
適用環境：
超聲波換能器適用于大多數常溫常壓下的液體（水、油、化工液體）及固體顆粒（如糧食、塑料顆粒）的連續物位測量。尤其適合以下場景：
* 腐蝕性介質：非接觸測量，探頭不與介質接觸，避免了腐蝕問題。
* 粘稠、易結晶介質：無機械運動部件，不會像浮球、導波雷達那樣出現粘連、堵塞。
* 衛生要求高或嚴禁污染的場合：如食品、制藥行業的水箱、配料罐。
* 開口容器、水池、河流：市政供水、污水處理、環保監測。
工況限制與不適用場景：
* 真空或高壓環境：工作壓力通常不超過0.3MPa，真空下聲波無法傳播。
* 強揮發性或霧汽嚴重環境：大量蒸汽或粉塵會嚴重吸收、散射聲波能量，導致信號衰減巨大甚至無法測量。
* 泡沫豐富的液面：泡沫會吸收和散射超聲波，導致回波信號不穩定或丟失。
* 劇烈沸騰或湍流表面：不平整的液面會導致聲波漫反射，影響回波質量。
* 溫度極端環境：長期超過-20~60℃的工作溫度范圍會影響電子元件壽命和測量精度。
細分行業應用實例：
* 水務環保：城市供水水池、污水處理廠的曝氣池、沉淀池、加藥罐的液位監控，實現泵的自動啟停和藥劑投加控制。
* 化工制藥：各種原料儲罐、中間體罐、成品罐的液位測量，配合控制系統實現安全庫存管理和批次生產。
* 糧食倉儲：糧倉、筒倉的料位監測，實現庫存管理和自動化進出料控制。
* 電力能源：電廠脫硫塔漿液池、循環水池、燃油儲罐的液位監測。
* 冶金礦山：礦漿池、尾礦庫、循環水系統的液位測量。
五、產品選型、安裝與運維要點
選型方法：
1. 確定量程：測量從探頭安裝基準面到罐底零點的距離，并預留一定余量（如10%）。根據量程選擇對應頻率的換能器（如5m/10m選49kHz，12m/15m選41kHz）。
2. 確認過程連接：根據現場安裝接口（如法蘭開孔）選擇匹配的螺紋規格（G2或M68×2）。
3. 評估介質與環境：常規介質選用工程塑料（ABS/PC）外殼即可；強腐蝕環境可咨詢特殊材質選項。潮濕多冷凝環境可考慮選擇疏水涂層型號。
4. 匹配變送器主機：需確認換能
器與變送器主機的電氣兼容性（如電纜接口、驅動電壓、信號處理協議）。通常配套的分體式超聲波液位計（如ULS-B系列）已做好系統集成，用戶只需按量程和輸出需求選型即可。
基礎安裝要點：
1. 避開盲區：安裝時必須確保探頭發射面到最高料位之間的距離大于儀表盲區（如0.3m）。
2. 選擇安裝位置：探頭應垂直對準物料表面，避免安裝在進料口正上方或液面劇烈波動處。遠離罐內障礙物（如扶梯、加熱管、攪拌器），確保聲波錐形發射區域內無遮擋。對于狹窄或拱頂罐，可考慮使用導波管（穩波管）來消除干擾。
3. 規范接線：使用屏蔽電纜連接換能器與變送器，并確保屏蔽層在變送器端良好接地。電纜長度不宜過長（一般不超過50米），且應遠離動力電纜等強電干擾源敷設。
日常運維常識：
1. 定期檢查：目視檢查探頭表面是否有污垢、冷凝水、結晶物或損傷。定期清潔探頭表面，可用軟布蘸清水或酒精輕輕擦拭，切勿使用硬物刮擦。
2. 信號診斷：現代超聲波變送器多具備回波曲線顯示功能，運維人員可通過觀察回波曲線的形狀和強度，判斷探頭工作狀態及是否存在干擾。
3. 避免結冰：在寒冷地區，需注意探頭表面結冰會完全阻擋聲波，需采取保溫或加熱措施。
4. 系統校驗：對于計量要求高的場合，可定期通過罐容標定或與其他液位計（如伺服、雷達）對比的方式進行系統精度校驗。
超聲波換能器作為智能感知層的關鍵部件，其技術仍在不斷發展，如更高頻率、更小尺寸、更強抗干擾能力等。理解其核心原理與技術邊界，是正確選型、成功應用并發揮其最大價值的前提。希望本文能為工業現場的工程師、技術人員及采購決策者提供切實有用的知識參考。
