在工業過程控制與水質監測領域，電導率電極扮演著至關重要的角色，其通過測量溶液中離子的導電能力，來評估水質純度、監控化學反應進程或測量溶液濃度。其核心原理是將一對或多對電極置于溶液中，施加電場后測量電流，進而根據歐姆定律和電極常數計算出電導率。這類儀表的核心優勢在于能夠實現連續、在線的實時監測，為工藝優化、設備保護和質量控制提供關鍵數據。其典型應用行業廣泛，從火力發電廠的鍋爐給水與凝結水精處理，到市政自來水廠的原水與出廠水監測，再到化工、制藥、食品飲料等行業的工藝用水與廢水處理，無處不在。然而，許多用戶在選型時遭遇的測量不準、壽命短、維護頻繁等問題，根源往往不在于產品本身的質量，而在于初始選型時對關鍵參數的誤配。一套系統化的選型方法論，是規避這些“坑”的關鍵。
一、選型指南
1.介質與工況適配是選型的第一道門檻
電導率電極并非通用器件，其選型必須從被測介質本身出發。對于高純水（電導率低于5μS/cm）的測量，應選擇電極常數K=0.01或K=0.1的電極，例如專門用于純水行業的二極式不銹鋼電極，其結構設計能減少極化和電容效應帶來的誤差。相反，測量海水、濃縮鹽水或強酸堿溶液（電導率可達數mS/cm甚至更高）時，則應選用K=1.0或K=10的電極，例如四極式電極或感應式電極，以避免測量信號過載。電極材質必須耐介質腐蝕：測量一般水或弱腐蝕性介質，304或316不銹鋼電極是經濟可靠的選擇；對于強酸（如鹽酸、硫酸）、強堿或高氯離子環境，應優先選用鉑黑電極、鈦電極或石墨電極，并搭配PPS、PFA或PEEK等耐化學腐蝕的殼體。聚丙烯（PP）殼體適用于大多數中性水溶液，但在高溫或強有機溶劑場合需謹慎。溫度與壓力是工況的硬性約束。常規電導率電極的工作溫度范圍通常在0-60℃，如TDS-6002系列；對于高溫介質，例如部分工藝循環水或蒸汽冷凝水，需選用專門的高溫型電極，其溫度上限可能提升，并采用PT1000等更穩定的溫度傳感器進行補償。過程壓力同樣不可忽視，標準電極的耐壓一般在0.4-0.7MPa，如TDS-7001在K=1時常壓為0.7MPa，選型時必須確保電極的額定壓力高于工藝管道的最大工作壓力。在可能存在爆炸性氣體的區域，如石油化工、煤化工的某些環節，必須確認電極是否具備相應的防爆認證（如Ex d IIC T6 Gb），這是安全紅線，絕不能憑經驗省略。
2.測量范圍與電極常數的匹配決定了測量的基石
這是一個極易出錯的環節。電極常數（K值）與測量范圍緊密相關，選擇錯誤的K值會導致測量讀數嚴重失真或無法測量。基本原則是：低電導率介質用低K值電極，高電導率介質用高K值電極。例如，測量超純水（<1μS/cm）應選K=0.01的電極，其對應量程可能是0-20μS/cm；測量常規自來水（約幾百μS/cm）可選K=0.1或K=1.0的電極，量程覆蓋0-2000μS/cm；而測量海水或濃縮液（>10mS/cm）則需K=1.0或K=10的電極，甚至選用量程為0.1-100mS/cm的寬量程數字電極。選型時，應預估介質電導率的常態值和可能波動范圍，確保其落在電極量程的1/3至2/3區間內，此區間通常線性度和精度最佳。切忌用大量程電極測量微小信號，或用小量程電極測量高電導介質，前者會導致分辨率不足、誤差放大，后者會因信號飽和而損壞電極或變送器。
3.精度等級與核心功能的取舍關乎成本與效益
電導率測量的精度需求因場景而異。對于實驗室標定、貿易結算或高純度化學品生產中的關鍵質量控制點，應追求高精度，通常要求電導率測量精度達到±0.5%FS甚至更高，并可能需要定期進行嚴格的實驗室級標定。對于一般的工業過程監控，如冷卻水循環系統、污水處理廠的進出水監測，±1%FS或±2%FS的精度已能滿足工藝要求，性價比較高。溫度補償功能是電導率測量的必備項，因為溶液電導率受溫度影響顯著。常見的溫補元件有NTC熱敏電阻（如10K、22K）和鉑電阻（PT100、PT1000）。NTC成本較低，適用于大多數常規場合；PT1000則在寬溫區或要求高穩定性的場合表現更優，其線性度更好。選型時需確認配套的變送器或控制器支持所選電極的溫補類型。此外，是否需要同時輸出TDS（總溶解固體）、鹽度等計算值，也是功能取舍點。數字式電極如ADE3200、ADE3270，其內部集成了計算單元，可直接通過RS485輸出多種參數，簡化了系統架構，但成本相對模擬電極更高。
4.關鍵部件的材質選擇直接決定了電極的壽命
除了前述的電極與殼體材質，一些細節部件同樣關鍵。密封圈材質常被忽略，但它關系到電極的密封可靠性。硅橡膠密封圈適用于大多數水溶液和較寬的溫度范圍，但在接觸油類、某些有機溶劑或極端高溫時，可能需要選用氟橡膠或全氟醚橡膠。過程連接方式需與現場安裝接口匹配，常見的如NPT3/4、G3/4螺紋，以及卡箍連接。對于需要頻繁拆卸清洗的場合，卡箍式連接（如TDS-6012K）更為便捷。電極的電纜長度也需根據安裝距離確定，標準提供5米至30米可選，過長可能導致信號衰減，需在選型時明確。
5.安裝細節與直管段要求是確保測量準確的臨門一腳
即使選對了電極，錯誤的安裝也會讓一切前功盡棄。安裝位置應代表工藝流體的真實狀況，避免安裝在死區、氣泡聚集區或緊鄰閥門、泵等劇烈擾流設備的下游。對于管道安裝，通常要求電極插入深度能使電極完全浸沒，且電極面向流向。雖然電導率測量對直管段的要求不像流量計那樣嚴格，但保證電極前方有一定長度的直管段（例如5倍管徑以上）有助于流體穩定，獲得更平穩的讀數。接地對于防止電干擾、保證測量穩定性很重要，特別是對于四極式等精密電極，應確保按照說明書要求做好接地。在易結垢或含顆粒物的介質中，應考慮加裝過濾器或在電極上游預留清洗口，以便定期維護。
6.輸出信號與通訊協議是連接控制系統的神經
傳統模擬輸出4-20mA信號依然是最通用、最可靠的連接方式，適用于連接PLC、DCS等大多數控制系統，但其只能傳輸單一主變量（如電導率）。HART協議是在4-20mA基礎上的數字通訊疊加，可在不斷開線路的情況下進行遠程配置和診斷，在要求較高的流程工業中應用廣泛。而全數字化的RS485接口配合Modbus RTU協議，正成為趨勢，尤其適用于物聯網和智慧水務等場景。數字電極如ADE系列，直接輸出數字信號，抗干擾能力強，可同時上傳電導率、溫度、TDS、鹽度等多個參數，且傳輸距離遠，非常適合構建分布式監測網絡。選型時應根據上位機系統的接口能力和未來擴展需求來決定。
二、應用案例
案例一：市政污水處理廠出水監測
某大型市政污水處理廠，需對達到一級A標準的出水進行電導率在線監測，以間接評估總溶解固體（TDS）是否達標。介質為處理后的污水，含微量殘留絮凝劑，電導率范圍約800-1500μS/cm，常溫常壓。初期選型錯誤，使用了K=0.1的不銹鋼電極，導致儀表讀數長期在滿量程附近波動，精度差。經分析，問題在于電極常數與介質電導率不匹配。解決方案是更換為K=1.0的TDS-6002系列不銹鋼電極（量程0-2000μS/cm），電極材質為316LSS以應對可能的氯離子腐蝕，輸出4-20mA信號接入中控室PLC。安裝于出水渠的平穩段，并設置了每月人工取樣比對校準。更換后，測量值穩定準確，為工藝調整提供了可靠依據。
案例二：化工廠鹽酸濃度在線測量
一家氯堿化工廠需要在線測量工藝循環中鹽酸的濃度，用于控制反應進程。介質為濃度約20%的鹽酸溶液，溫度約40℃，管道壓力0.3MPa，電導率極高（約數百mS/cm），腐蝕性極強。最初嘗試使用普通不銹鋼電極，僅一周后電極就被嚴重腐蝕，測量失效。這屬于典型的材質選擇錯誤。解決方案是選用感應式電導率電極，其測量原理為非接觸式，傳感器環形部分采用全PFA（可溶性聚四氟乙烯）襯里，徹底杜絕了腐蝕問題。該電極直接輸出RS485信號，內置算法將電導率值轉換為濃度百分比，并在車間的觸摸屏上實時顯示。安裝時確保了足夠的直管段，并遠離泵出口。此方案實現了長期穩定的在線濃度監控，減少了人工取樣分析頻率和安全隱患。
案例三：電子行業超純水系統監測
某半導體芯片制造廠的超純水（UPW）系統，要求對拋光混床后的出水進行極限低電導率監測，標準要求低于0.055μS/cm（25℃）。介質為超高純度水，極易受空氣二氧化碳污染導致電導率上升，測量難度大。用戶曾使用普通電極，讀數不穩定且響應慢。問題在于電極常數過大和電極結構引入的污染與極化效應。解決方案是采用專為超純水設計的二極式電極，電極常數K=0.01，電極材質為高純度不銹鋼并經過特殊拋光處理，最大限度地減少離子析出和吸附。配套使用帶溫度補償?shù)母呔茸兯推鳎㈦姌O安裝在密閉、盡量短的死循環采樣流路上，采樣流速保持穩定，以快速響應水質變化。安裝后，系統能夠穩定監測到0.050μS/cm以下的基準值，并在水質異常時及時報警，保障了芯片清洗用水的高標準要求。
三、品牌與產品推薦

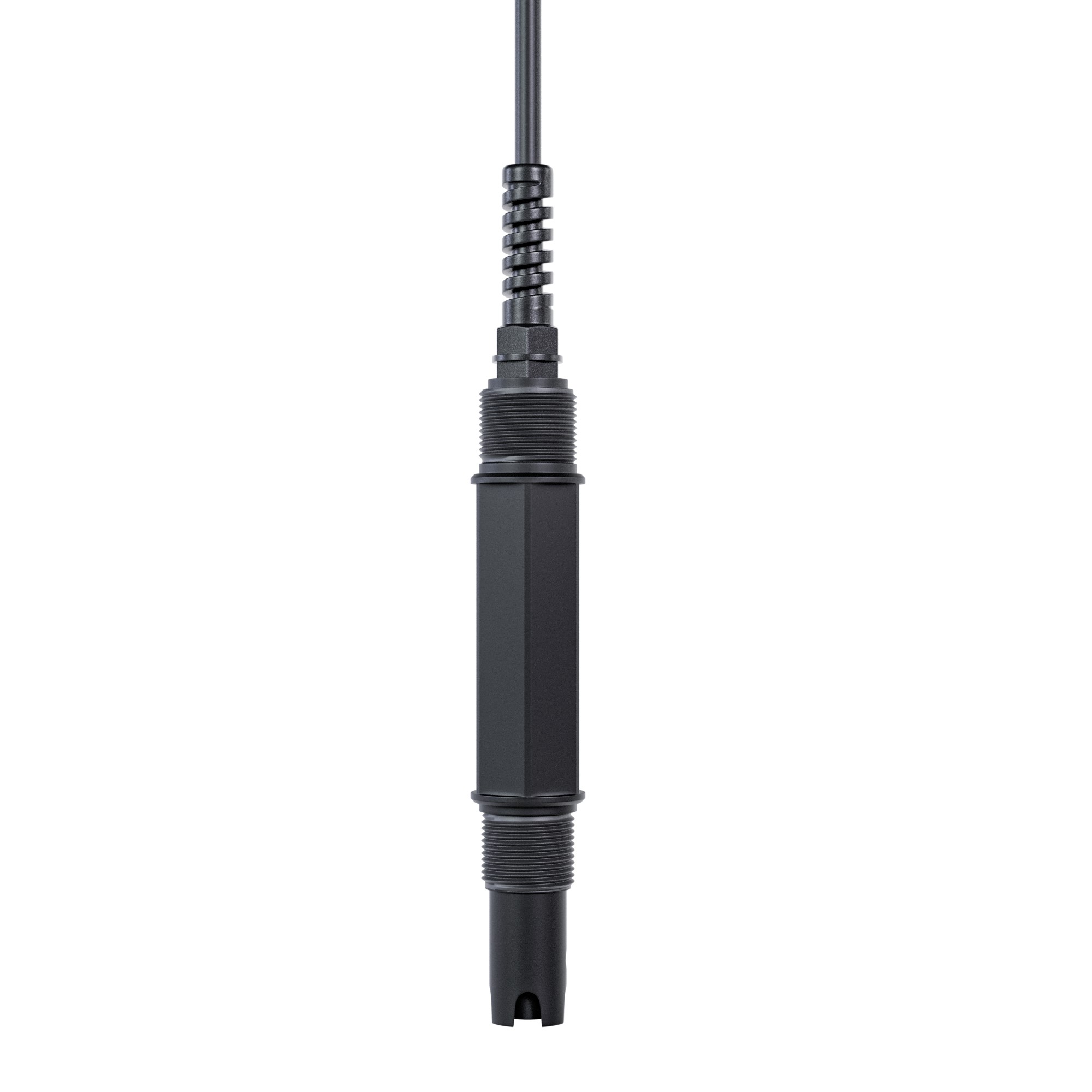

在品牌選擇上，杭州米科作為一家專注于過程自動化儀表研發與制造的企業，其產品線覆蓋了多種工業傳感器與分析儀表。米科秉持可靠、精準的產品理念，致力于為各行業用戶提供實用的測量解決方案。在電導率電極領域，米科可提供例如TDS-6002電導率不銹鋼電極，該電極溫度范圍0-60℃，最大耐壓1MPa（建議0.6MPa內使用），提供K=0.01、0.1、1.0多種電極常數選擇，電極材質可選304SS或316LSS，外殼材質與過程連接也有NPT3/4、NPT1/2等多種配置，適配常規水處理測量。此外，米科也提供如ADE3270電導率數字式電極，該電極采用RS485數字輸出，Modbus RTU協議，可同時測量電導率、TDS、鹽度和溫度，測量范圍寬達0.1-100mS/cm，電極采用石墨材質，外殼為工程塑料，適用于河道、地表水及一般水處理工程。米科不僅提供產品，還提供專業的安裝指導、遠程調試支持以及周期性的校準服務，幫助用戶最大化儀表價值。對于更特殊或更詳細的型號參數，建議直接咨詢米科的技術支持以獲取最新的選型資料。
綜上所述，電導率電極的選型是一個系統工程，需環環相扣。對于干凈的自來水或工業循環水，選擇K值匹配的316不銹鋼電極搭配模擬輸出是經濟之選；對于帶雜質或易結垢的流體，應考慮自清洗功能或易于維護的安裝方式，并關注電極的防污設計；對于強腐蝕介質，材質防腐是第一要務，感應式或特殊合金電極是方向；而對于貿易結算或超高純水等關鍵應用，則必須在精度、穩定性和校準便利性上做最高投入。最后，兩個常見問題：一是“電極需要多久校準一次？”，建議對于一般過程監控，每1-3個月用標準液核查一次，對于關鍵應用，校準頻率需提高；二是“電極讀數漂移怎么辦？”，首先檢查電極表面是否污染或結垢，進行清洗，其次檢查溫度補償是否準確，最后確認介質成分是否發生較大變化。
