在工業和市政污水處理過程中，污泥的精準管理是保障處理效率、優化能耗和實現穩定運行的關鍵環節。污泥界面，即泥水分離的清晰界限，其厚度的實時監測對于污泥濃縮、消化、脫水等工藝至關重要。超聲波泥水界面儀，作為一種非接觸式的在線分析儀表，正是為此而生的核心測量設備。它通過先進的聲學技術，為污水處理廠的自動化控制提供了可靠的數據支撐，廣泛應用于各類污水處理廠、活性污泥處理廠以及工業廢水處理設施中。
一、 工作原理：聲波測距的精準應用
超聲波泥水界面儀的測量原理基于聲學測距技術，其核心公式為 D = V × T / 2。儀表工作時，其水下探頭（換能器）會周期性發射一束高頻超聲波脈沖。聲波在液體介質（水）中傳播，當遇到密度發生顯著變化的界面——即懸浮污泥與上層清水的分界面時，部分聲波能量會被反射回來。探頭接收到回波信號，儀表內部的精密計時電路會精確計算出聲波從發射到接收所經歷的時間（T）。
已知聲波在當前水體溫度、成分條件下的傳播速度（V），即可計算出探頭到泥水界面的垂直距離（D）。在實際應用中，通常預先設定或測量出探頭安裝位置到池底的固定高度（H）。那么，污泥層的實際厚度便可輕松得出：h = H - D。這種非接觸式的測量方式，避免了傳感器被污泥包裹或腐蝕的風險，實現了長期、穩定的在線監測。
二、 產品構造與技術參數解析

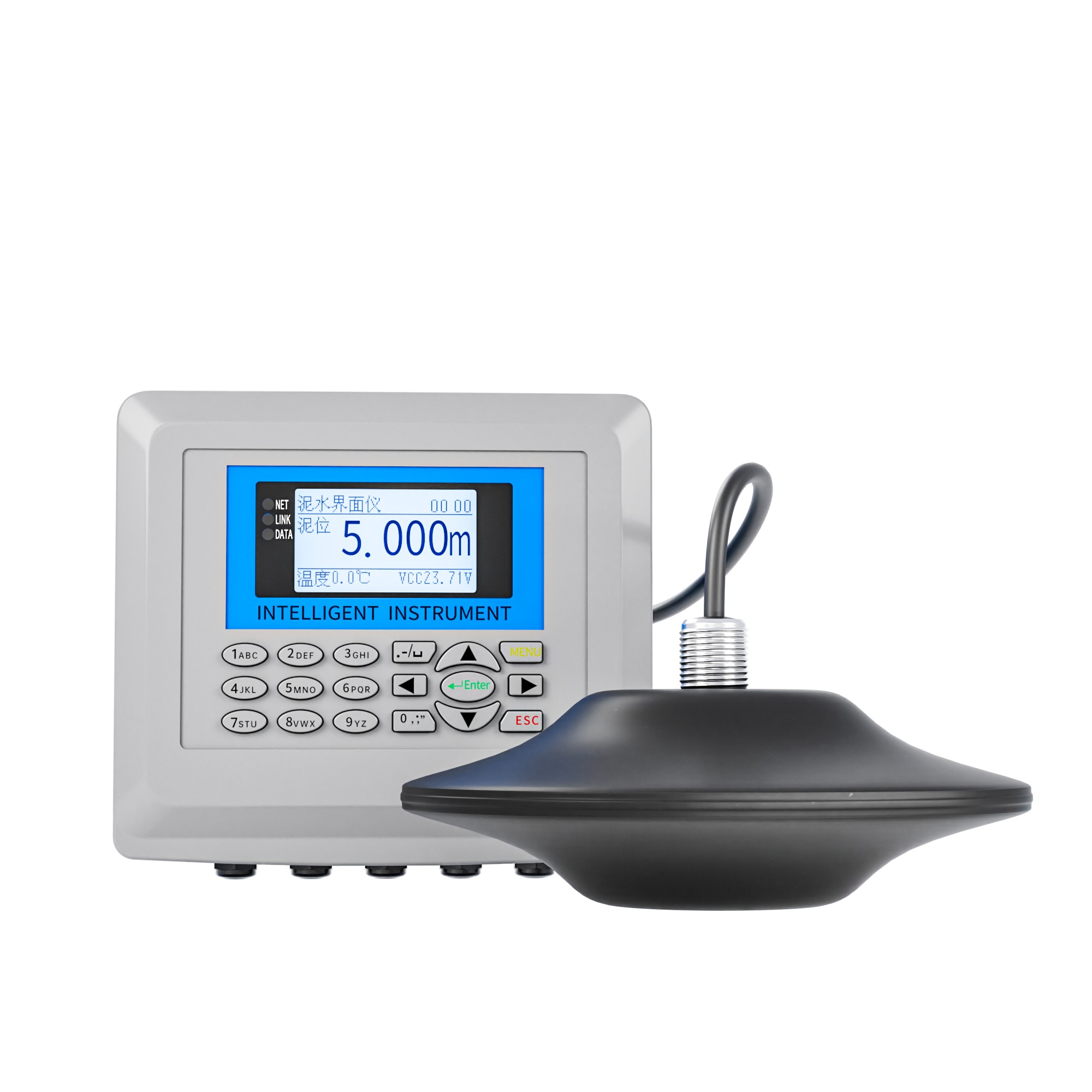

一臺標準的超聲波泥水界面儀通常由兩大部分構成：主機（變送器）和分離式探頭（傳感器），兩者通過專用屏蔽電纜連接，標準電纜長度通常為10米，并可根據現場需求定制更長距離。
主機：作為儀表的“大腦”，主機通常采用嵌入式或壁掛式安裝，外形尺寸緊湊，常見規格約為180mm×160mm×76mm。其外殼多采用工程塑料（如ABS），防護等級一般為IP53，足以應對控制室內常見的粉塵和輕微噴濺。主機內部集成了信號發射、接收、處理、顯示和輸出模塊。其核心采用模塊化電路設計和高品質多層PCB板，搭載進口工業級芯片，具備數字溫度補償功能，能有效克服環境溫度變化對聲速的影響，確保測量準確性。主機面板配備中文液晶顯示屏，菜單設計直觀，便于現場人員查看數據和進行參數設置。
探頭：作為儀表的“感官”，探頭需要直接浸沒于被測液體中。其外形通常為圓柱形，直徑約64mm，高度約51mm，材質可根據介質腐蝕性選擇，常規配置為304不銹鋼，對于腐蝕性較強的工況可選配聚四氟乙烯（PTFE）材質的防腐探頭。探頭防護等級高達IP68，能夠長期在水下可靠工作。其內部核心是壓電陶瓷換能器，負責電信號與聲波信號的高效轉換。
標準技術參數是衡量?jī)x表性能的標尺：
* 測量范圍：提供多種量程選擇，常見的有5米、10米、15米和30米，以適應不同深度的池體。
* 測量精度：滿量程精度通常為±3% F.S.，分辨率可達1毫米，能夠靈敏反映污泥厚度的細微變化。
* 盲區：由于探頭自身振動需要穩定時間，在探頭表面附近存在一個無法測量的區域，稱為盲區。盲區大小與量程相關，例如5米量程盲區通?！?.5米，30米量程則≤1.5米，安裝時必須確保探頭浸沒深度超過盲區，且高于可能的最高污泥界面。
* 輸出與通訊：標配（4～20）mA模擬量輸出，可直接接入PLC、DCS系統。同時，多數型號支持RS485數字通訊，采用標準的Modbus-RTU協議，便于集成到更復雜的智能監控網絡中。部分型號還提供多路繼電器輸出（如2路或4路），可用于高低位報警或直接控制泵的啟停。
* 環境適應性：探頭工作溫度范圍寬，通常為-20°C至60°C，主機工作溫度一般為-5°C至60°C，能夠適應大多數戶外及室內環境。
三、 核心功能與運行特性
現代超聲波泥水界面儀集成了多項智能化功能，提升了其易用性和可靠性：
* 數字濾波與回波識別：內置智能算法，能夠有效識別并過濾掉由池內攪拌器、扶梯、池壁等固定障礙物產生的干擾回波，鎖定真實的泥水界面回波，確保測量穩定。
* 參數備份與還原：支持將當前所有設置參數進行備份，在儀表更換或維護后可以快速還原，極大簡化了運維工作。
* 低功耗設計：整機功耗通常低于3瓦，節能環保。
* 多物理量測量：通過軟件設置，部分儀表可在“污泥厚度”和“清水層深度”兩種測量模式間切換，一機多用。
其運行特性突出表現為安裝簡便、維護量低、抗干擾性強。探頭只需通過支架固定于池體上方，無需與污泥直接接觸，避免了堵塞和磨損。同時，非接觸測量也減少了對工藝過程的干擾。
四、 適用環境、限制與行業應用
超聲波泥水界面儀的理想應用環境是相對平靜的液體表面。它適用于市政污水處理廠的初沉池、二沉池、濃縮池、消化池，以及各類工業廢水處理（如造紙、印染、食品加工、電鍍等）的污泥沉淀環節。
然而，其應用也存在一定的工況限制：
1. 強紊流與泡沫：池內水流過于湍急或表面存在大量厚重泡沫時，會嚴重干擾聲波的發射與接收，可能導致測量失準或失敗。
2. 介質變化：聲波在不同密度、溫度、懸浮物濃度的液體中傳播速度不同。儀表雖具有溫度補償，但對于成分劇烈變化或含有大量氣泡的介質，仍需謹慎評估。
3. 安裝空間：探頭需要垂直安裝，且發射面需正對測量區域，上方不能有遮擋物。同時，為避免池壁反射干擾，探頭應與池壁保持一定距離（通常建議大于0.5米）。
在實際應用中，例如在市政污水處理廠的二沉池，通過連續監測污泥界面高度，可以精確控制污泥回流泵的運行，優化回流比，既保證出水水質，又避免污泥流失。在污泥濃縮池，通過監測泥層厚度，可以自動控制濃縮污泥的排放，實現濃縮過程的高效自動化。
五、 產品選型、安裝與運維要點
選型是成功應用的第一步，需綜合考慮以下幾點：
1. 量程：根據池體深度和需要測量的最大污泥厚度選擇，通常選擇比實際最大測量距離大20%-30%的量程，留有余量。
2. 探頭材質：對于普通污水，304不銹鋼探頭即可滿足要求；若介質含有強酸、強堿或有機溶劑，應選用聚四氟乙烯（PTFE）防腐探頭。
3. 輸出需求：根據現場控制系統要求，選擇僅有4-20mA輸出，還是需要附加繼電器報警或RS485通訊功能。同時確認供電電源是220VAC還是24VDC。
4. 電纜長度：根據主機安裝位置與探頭安裝點的實際距離確定，并預留適當余量。
安裝是保證測量精度的基礎，需遵循以下要點：
1. 探頭安裝：必須保證探頭與池底平面垂直。探頭應完全浸沒于水中，其發射面到最高預期污泥界面的距離必須大于該量程下的盲區。一般推薦浸沒深度在20厘米左右，可根據水面波動情況適當調整。探頭應遠離進水口、出水口、攪拌器等可能產生氣泡或強水流的位置。
2. 主機安裝：可選擇在儀表箱上開孔進行嵌入式安裝，或利用背板上的安裝孔進行壁掛。主機應安裝在干燥、通風、便于觀察和操作的位置。
3. 布線要求：探頭信號電纜屬于弱電信號線，必須與動力電纜（如220VAC、380VAC電纜）分開敷設，至少保持50厘米以上的間距，或穿金屬管屏蔽并可靠接地，以防止電磁干擾。
日常運維相對簡單，主要包括：
1. 定期檢查探頭表面是否有附著物（如藻類、水垢），如有則需清潔，以免影響聲波發射。
2. 觀察主機顯示是否穩定、有無報警信息。
3. 在長期運行后，可參考說明書進行簡單的零點或量程校準（通常通過設置參考零點高度實現）。
4. 注意儀表工作環境，避免主機被水直接淋洗或處于極端高溫下。
總而言之，超聲波泥水界面儀以其非接觸、高精度、易維護的特點，已成為現代污水處理過程中不可或缺的感知器官。理解其工作原理，根據實際工況合理選型并規范安裝，是發揮其最大效能、助力水處理行業實現精細化、智能化運營的重要保障。對于從事相關工作的工程師、運維人員和技術學習者而言，掌握這些核心知識，是邁向?qū)I(yè)領域堅實的一步。
